- 規格型號：74905927
- 頻率：1.500MHZ~80.000MHZ
- 尺寸：2.0*1.6*0.8mm 詳細資料請查看PDF
- 產品描述：廣泛應用于無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.

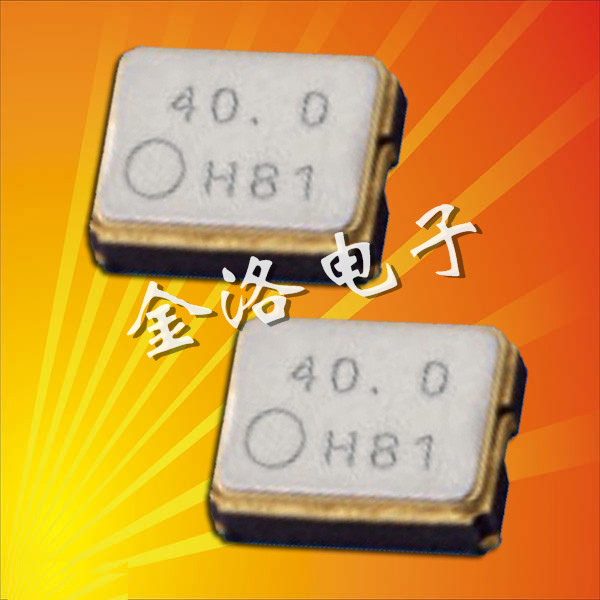

KYOCERA晶振,KC2016K晶振,2016晶振,京瓷有源晶振
.jpg)
KYOCERA晶振,KC2016K晶振,2016晶振,京瓷有源晶振
頻率范圍1.500MHZ-80.000MHZ
電源電壓:3.3V
輸出負載: 15PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±25ppm、±30ppm、±50ppm
輸出方式：CMOS
尺寸：大體積2.0*1.6*0.8mm
應用：SDH/ SONET,以太網,基站,智能筆記本,交通設備,高級安防裝備,人造衛星,輪船機器控制設備,汽車引擎控制系統和電子探測器等產品.
.jpg)
采用合成石英晶體生長技術，京瓷晶振器件制造了一系列高質量，高可靠性的石英晶體器件和石英晶體產品，用于電子設備。我們將積極追求石英晶體產品的進一步發展，以支持網絡社會的持續增長。京瓷液晶器件，其起源可追溯到Kinsekisha Kenkyujo。公司分拆從Kinsekisha Hosekiten、神田小川町，東京的一個小飾品的企業，用于制造石英晶體單元的目的。
KYOCERA晶振,KC2016K晶振,2016晶振,京瓷有源晶振,這是一款體積非常小的鐘表石英晶體振蕩器,長和寬分別是2.0mm和1.6mm，厚度也只有0.8mm,電壓可以在+1.8V、+2.5V和3.3V三種之間選擇,在±50ppm的精度下,工作的溫度特性可達到-40℃~+105℃,KC2016K晶振特別符合時下推崇的小型化要求,應用的產品范圍大.
| 晶振型號/輸出類型 | KYOCERA晶振,京瓷石英晶振 |
| 晶振類型 | OSC振蕩器 |
| 占空比 | 45 % ~ 55 % |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 3.3V |
| 頻率范圍2 | 1.500MHZ-80.000MHZ |
| 頻率穩定度 | ±25ppm、±30ppm、±50ppm |
| 工作溫度 | -40~+105℃ |
| 保存溫度 | -55~+125℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1VDD/0.9VDD |
| 啟動時間 | 3 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±5ppm /年最大。 |
機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管進口晶體振蕩器產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存進口晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD晶振產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在電路中提供足夠的負極電阻，否則會增加啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極.jpg)
3.負載電容
如果電路中負載電容的不同，可能導致頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
振蕩回路參數設置參考
