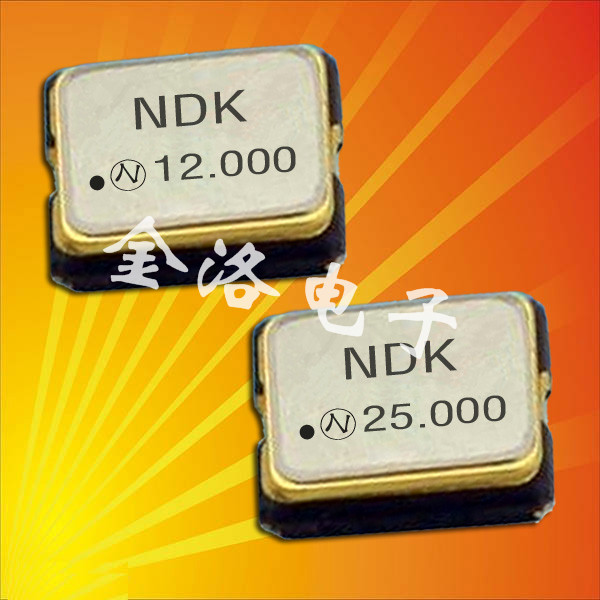

NDK晶振,NZ2520SEA晶振,2520晶振,有源晶振
參數:頻率范圍2.750MHZ-54.000MHZ
電源電壓: 1.8V-3.3V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度 +/-15ppm
輸出方式：CMOS

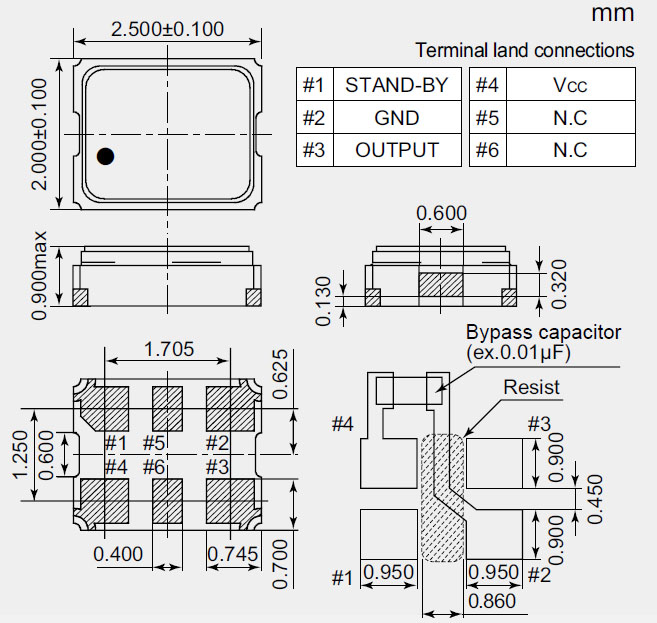

尺寸：薄小輕型2.5*2.0*0.8
應用：發射基站,光纖通道，千兆以太網，串行ATA，平板筆記本掌上電腦，無線通訊系統，單反數碼照相機，等產品。

       NDK集團作為頻率的綜合生產企業，為了向客戶提供高信賴性品質的晶振產品，我們始終追求最高品質的產品生產和服務，以「通過對客戶的服務，為社會繁榮和世界和平作貢獻」這樣的公司創業理念作為我們的使命，今后也會為社會的[安全、安心、舒適]作出貢獻。請各位繼續給予我們支持！
      由此，本集團將方針轉換至面向量產市場的產品的再強化上，把均衡縮減戰略切換成成長戰略。并且展開在產業設備、車載、傳感器領域，利用高的品質力和技術力用實力強的石英晶振創造出利益的中期銷售計劃。

        NDK晶振,NZ2520SEA晶振,2520晶振,有源晶振，是屬于帶外部電氣供應表面金屬殼封裝的六腳晶體振蕩器，在日本NDK晶振品牌中，只比最小的2016尺寸大了不到一半，所消耗的電流也比較低，1.8V的電壓就可以起振，最高不會超過3.3V，哪怕所處的環境較為嚴酷，也不會影響這款晶振的起振特性,如此高的穩定性，受到許多國內晶振生產商的喜愛。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
   超過 150µs，直到電壓級別從 0 %達到 90 % 。
  電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

NZ2520SEA ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： NZ2520SEA

（2） 抗低,電容負載 型號： NZ2520SEA

（3） TTL 負載 型號： NZ2520SEA

（4） LV-PECL 負載 型號： NZ2520SEA

（5）LV-PECL 負載 型號： NZ2520SEA

（6） LV-PECL 負載 型號： NZ2520SEA

（7） LVDS 負載 型號： NZ2520SEA

（8） HCSL 負載 型號： NZ2520SEA
