在開始之前，我們先來了解一下什么是Oscillator電路。Oscillator是振蕩器的英文名稱，在百度百科上振蕩器的釋義是一種能量轉換裝置，可以將直流電轉變成指定頻率的交流電。通俗的講，就是將電流轉換為機械能，從而使PCB板上其他電子元器件一起工作。Oscillator電路即使沒有外部接入電源和輸入信號，是一種放大電路，利用本身的自激振蕩產生的正弦波信號輸出電源電壓。振蕩器電路由調諧電容，振蕩器門，電阻，晶體組成，這是一種比較基礎簡易的電路，下面將介紹更多其他類型的Oscillator電路。
在眾多石英晶體振蕩器電路類型中，三個較常見的振蕩器，Pierce，Colpitts和Clapp，由相同的電路組成，但rf接地點位于不同的位置，如圖1所示.Butler和改良的巴特勒也彼此相似;在每個中，發射極電流是晶體電流。門振蕩器是皮爾斯型，它使用邏輯門加電阻代替皮爾斯振蕩器中的晶體管。（有些門振蕩器使用多個門。）

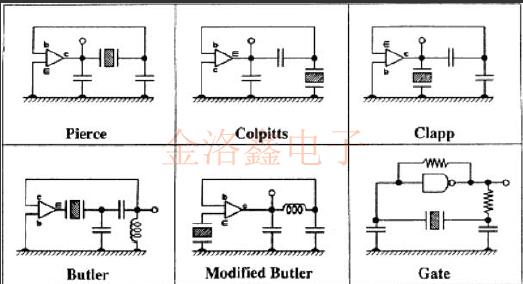

圖1.振蕩器電路類型

振蕩器電路類型的選擇取決于所需的頻率穩定性，輸入電壓和功率，輸出功率和波形，可調性，設計復雜性等因素。成本，以及諧振器單元的特性。
在皮爾斯家族中，地面點位置對性能有著深遠的影響。皮爾斯配置通常優于其他配置，例如，關于雜散電抗和偏置電阻器的影響，其主要出現在電路中的電容器而不是晶體單元中。它是用于高穩定性振蕩器的最廣泛使用的電路之一。在Colpitts配置中，較大部分的電介質出現在晶體兩端，偏置電阻也穿過晶體，這會降低性能。Clapp很少使用，因?yàn)橛捎诩姌O直接連接到石英晶體，很難在收集器上施加直流電壓而不會引入損耗或寄生振蕩。皮爾斯家族通常在''運作當高穩定性不是主要考慮因素時，柵極振蕩器在數字系統中很常見。當高穩定性不是主要考慮因素時，柵極振蕩器在數字系統中很常見。
大多數用戶需要正弦波，TTL兼容，CMOS晶振兼容或ECL兼容輸出。后三者可以簡單地從正弦波產生。四種輸出類型如圖2所示，虛線表示電源電壓輸入，粗實線表示輸出。（正弦波振蕩器沒有“標準”輸入電壓，CMOS的輸入電壓通常為5V至15V。）

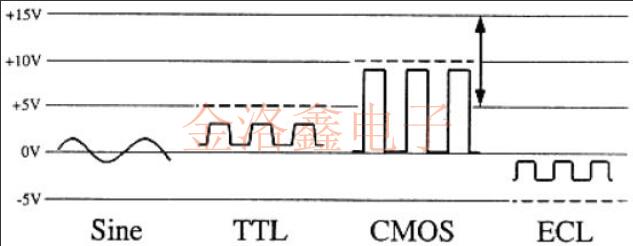

圖2.振蕩器輸出

現在各大振蕩器電路輸出的工作電壓最大不超過+5.0V，輸出方式有CMOS，正弦波，非正弦波，削峰正弦波，LVCMOS，SCL，LVDS，LV-PECL等，其中比較常見的CMOS，這種的適應性強，可廣泛應用到通信，工業，導航定位，無線傳輸，自控系統，測量設備，無線遙控等領域產品。目前海外許多晶振廠家仍然致力于研發更多有利于高端晶振發展的電路，分類未來也許會更多，也會變得更復雜，但是越復雜的電路越能生產出性能好，穩定性強的石英晶體振蕩器。
