- 規格型號：86577793
- 頻率：6.75~90MHz
- 尺寸：3.2x2.5mm
- 產品描述：大真空VCXO晶振,DSV321SV低電壓晶振,1XVD024000VA小型SMD晶振,石英晶體振蕩器,數字電視晶振，壓控晶振（VCXO）是通過紅外加控制電壓使振蕩效率可變或是可以調制的石英晶體振蕩器，其振蕩頻率由晶體決定，可用控制電壓...

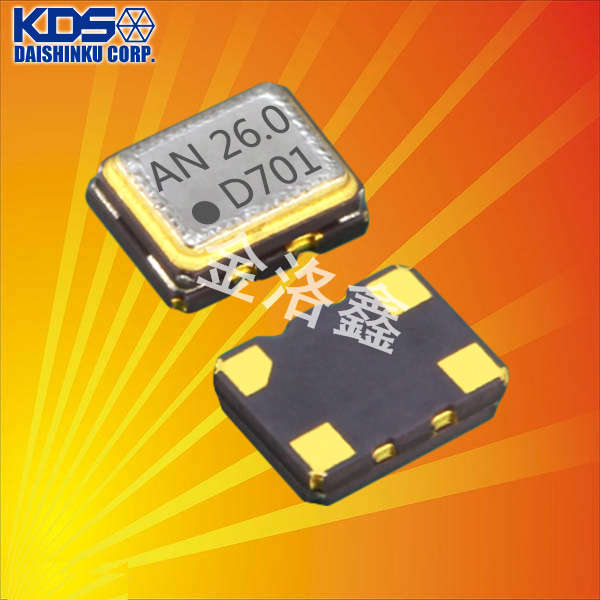

大真空VCXO晶振,DSV321SV低電壓晶振,1XVD024000VA小型SMD晶振
.jpg)
大真空VCXO晶振,DSV321SV低電壓晶振,1XVD024000VA小型SMD晶振,石英晶體振蕩器,數字電視晶振，壓控晶振（VCXO）是通過紅外加控制電壓使振蕩效率可變或是可以調制的石英晶體振蕩器，其振蕩頻率由晶體決定，可用控制電壓在小范圍內進行頻率調整。VCXO晶振大多用于鎖相技術、頻率負反饋調制的目的。 控制電壓范圍一般為0V至2V或0V至3V。VCXO的調諧范圍為±100ppm至±200ppm。
大真空株式會社KDS晶振自1959年建立以來一直遵從的三個理念“依賴于可靠的人”“可靠的產品”和”可靠的公司”.作為全球石英晶振制造商,大真空KDS晶振努力幫助實現新一代電子社會,使人們更舒適更方便,通過開發石英晶振,壓控晶體振蕩器(VCXO),溫補晶體振蕩器(TCXO),恒溫晶體振蕩器(OCXO),陶瓷諧振器等晶體器件對全球環境友好.
日本株式會社KDS晶振不斷努力為客戶在日本國內外提供世界一流的質量和滿意的服務.所生產石英晶振,陶瓷晶振,聲表面諧振器,有源晶振等器件遍布全球,包括美國,英國,德國,到中國,新加坡,泰國和其他亞洲國家.以“依賴”為公司方針,以客戶為導向,創新高效的經營管理,努力創造利潤,履行企業社會責任.
大真空VCXO晶振,DSV321SV低電壓晶振,1XVD024000VA小型SMD晶振,石英晶體振蕩器,數字電視晶振，日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.
日本大真空株式會社KDS晶振品牌實力見證未來,KDS晶振集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有晶體振蕩器,貼片晶振,陶瓷霧化片,32.768K鐘表晶振,溫補晶振的生產工廠,而天津KDS晶振工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷.
| 項目 | 型名 | 記號 | DSV321SV |
| 出力周波數範囲 |
 0 |
6.75 ~ 90MHz | |
| 電源電圧 | VCC | +3.3V±0.33V | |
| 周波數制御電圧 | Vcont | ＋1 .65V±1.65V | |
| 保存溫度范圍 | T_stg | −40 ~ +85℃ | |
| 動作溫度范圍 | T_use | −10 ~＋70℃ /−30 ?＋85℃ | |
| 周波數許容偏差(常溫偏差含む) | f_tol | ±40×10 −6 max. | |
| 周波數可変范圍 | f_cont | ±125×10 −6 min./±100×10 −6 min. [Positive Slope] | |
| 消費電流 | ICC | 5mA max. (6 .75MHz≦f0 ≦40MHz) | |
| 8mA max. (40MHz＜f0 ≦54MHz) | |||
| 12mA max. (54MHz＜f0 ≦90MHz) | |||
| [No Load] | |||
| 出力負荷 | L_CMOS | 15pF | |
| 波形シンメトリ | SYM | 40 ~ 60% [50％ VCC Level] | |
| 0レベル電圧 | VOL | VCC ×0. 1 max. | |
| 1レベル電圧 | VOH | VCC ×0.9 min. | |
| 立上り時間 | tr, tf | 10ns max. (6 .75MHz≦f0 ≦40MHz) | |
| 立下り時間 | 6ns max. (40MHz＜f0 ≦54MHz) | ||
| 4ns max. (54MHz＜f0 ≦90MHz) | |||
| [10 ~ 90％ VCC Level] | |||
| ピリオド ジッタ (1) | tRMS | 2.4ps typ. (σ) | |
| tp-p | 22ps typ. (Peak to peak) | ||
| トータル ジッタ(1) | tTL | 33ps typ. [tDJ + n×tRJ n=14. 1(BER=1×10- 12)(2)] | |
| 位相ジッタ | tpj | 1ps max. (10MHz≦f0<40MHz, f0 offset：12kHz~5MHz | |
| f0 ≧40MHz, f0 offset：12kHz~20MHz) | |||
| 梱包単位 (3) | − | 2000pcs./reel(φ180) | |
.jpg)
.jpg)
大真空VCXO晶振,DSV321SV低電壓晶振,1XVD024000VA小型SMD晶振,石英晶體振蕩器,數字電視晶振
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,石英晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種貼片石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響. 大真空VCXO晶振,DSV321SV低電壓晶振,1XVD024000VA小型SMD晶振,石英晶體振蕩器,數字電視晶振
耐焊性：
將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
