首頁應用案例智能家居EPSON晶振,VG-4231CE晶振,3225晶振,壓控晶體振蕩器,VG-4231CE 27.0000M-PSCM0

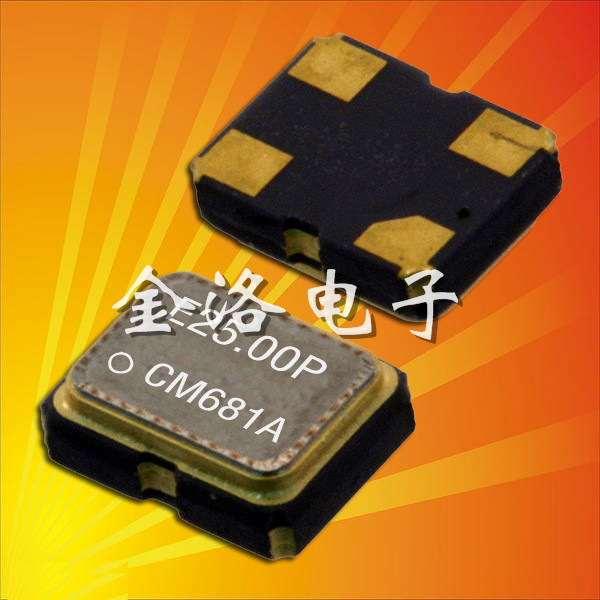

EPSON晶振,VG-4231CE晶振,3225晶振,壓控晶體振蕩器,VG-4231CE 27.0000M-PSCM0

規格型號：23362235
頻率：3.000MHZ~60.000MHZ

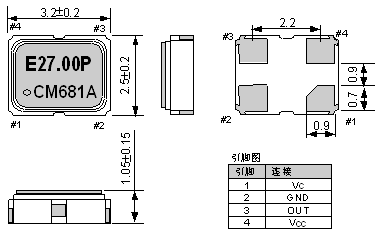

尺寸：3.2*2.5*1.05mm 詳細資料請查看PDF
PDF
產品描述：廣泛應用于多功能筆記本,無線基站,精密儀器,“VG-4231CE 27.0000M-PSCM0”,GPS衛星,汽車電子,智能安防工具,測量儀器等產品上.

EPSON晶振,VG-4231CE晶振,3225晶振,壓控晶體振蕩器
參數:頻率范圍3.000MHZ-60.000MHZ“VG-4231CE 27.0000M-PSCM0”
電源電壓:3.3V
負載電容: 15F
工作溫度: -20℃~+70℃
保存溫度: -40℃~+125℃
精度 ±30ppm、±37ppm
輸出方式：CMOS
尺寸：小巧型3.2*2.5*1.05
應用：無線網絡，智能手機，廣播音頻視頻，工業自動化設備，車載導航儀系統，智能機器人等產品。

EPSON愛普生晶振公司成立于1942年5月,總部位于日本長野縣諏訪市,“VG-4231CE 27.0000M-PSCM0”是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.
愛普生晶振以32.768K晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.

“VG-4231CE 27.0000M-PSCM0”EPSON晶振,VG-4231CE晶振,3225晶振,壓控晶體振蕩器，屬于晶體本身自帶電壓控制功能的晶體振蕩器，但3225壓控晶振電壓達到1.8V就能起振，最高不超過3.3V，因其的低功耗電流的功能特性，并且VG-4231CE晶振在惡劣的環境下，或者高溫達到70度，低溫至零下20度，都能保持穩定的起振作用，因此在一些高端的智能產品中受到追捧，像智能汽車，衛星導航，平臺基站多有用到。

晶振型號/輸出類型	VG-4231CE晶振,貼片石英晶振
晶振類型	VCXO振蕩器
輸出方式	CMOS
振蕩模式	基本/第三泛音
電源電壓	3.3V
頻率范圍	3.000MHZ-60.000MHZ
頻率穩定度	±30ppm,±37ppm
工作溫度	-20~+-70℃
保存溫度	-40~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD/0.9 VDD
啟動時間	5 ms Max.
相位抖動（12千赫~20兆赫）	1個PS最大。
老化率	±5 ppm /年最大。

“VG-4231CE 27.0000M-PSCM0”噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致貼片晶振無法產生振蕩和/或非正常工作。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示石英振蕩器單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則這款壓控晶振會增加啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極
3.負載電容
如果振蕩電路中負載電容的不同，可能導致這款SMD晶振的頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
