首頁進口晶振大河晶振,FCXO-07晶振,1612晶振,石英晶體振蕩器

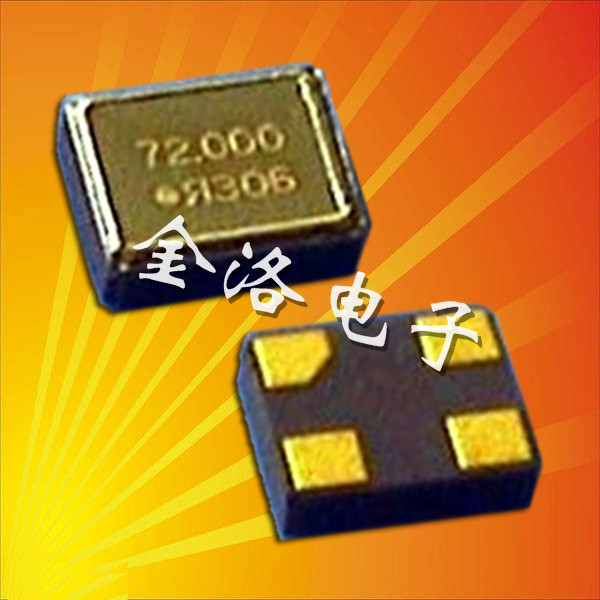

大河晶振,FCXO-07晶振,1612晶振,石英晶體振蕩器

規格型號：33420320
頻率：1.000MHZ-80.000MHZ
尺寸：1.6*1.2*0.7mm 詳細資料請查看PDF
PDF
產品描述：廣泛應用于移動硬盤,無線通信,智能多用途手機,串行連接SCSI,光纖通道,游戲設備等高端電子產品.

大河晶振,FCXO-07晶振,1612晶振,石英晶體振蕩器
參數:頻率范圍1.000MHZ-80.000MHZ
電源電壓: 1.8V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+105℃
精度 ±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm,
輸出方式：CMOS輸出
尺寸：超級小薄輕型1.6*1.2*0.7
應用：指紋密碼鎖,藍牙耳機,條碼打印機,數碼講臺手寫屏,音頻及會議系統,移動電視接收器,便攜式DVD等電子產品。

RIVER ELETEC是以生產晶體、晶振為主的電子元器件廠家。尤其在SMD型（表貼型）小型水晶元器件方面一直處于行業領先地位，積累了許多獨特的技術，贏得了“小型元器件找RIVER”的信譽。“小型元器件找RIVER”的用戶評價和信賴，是RIVER ELETEC保持行業領先地位的動力，難度越高，就越發使他人難以企及，這正是領跑者引以為豪的地方，在石英晶振的小型化方面，公司是一直處于領先地位的優秀企業。

大河晶振,FCXO-07晶振,1612晶振,石英晶體振蕩器，RIVER ELETEC生產的一款小體積石英晶體振蕩器，在眾多的有源晶振里不算最小，但其1612mm的尺寸同款的石英晶振并不多，能做到這么小也是晶振技術的一大突破，四腳的金屬外殼更是能適應多種數字家電用品，頻率穩定且精度高，使FCXO-07晶振在有源晶振中脫穎而出，成為許多電子廠家的理想晶振。

大河晶振型號/輸出類型	FCXO-07晶振,日本進口大河有源晶振
晶振類型	OSC振蕩器
輸出負載	15pF
振蕩模式	基本/第三泛音
電源電壓	1.8V
頻率范圍	1.000MHZ-80.000MHZ
頻率穩定度	±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm
工作溫度	- 40 ~ + 85℃
保存溫度	- 40 ~ + 105℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±3 ppm /年最大。

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的進口晶體振蕩器的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從貼片晶振中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。

1.驅動能力
驅動能力說明諧振晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
