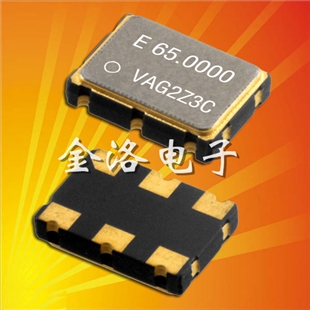

- 規格型號：99855177
- 頻率：80.000MHZ~200.000MHZ
- 尺寸：7.0*5.0*1.6mm 詳細資料請查看PDF
- 產品描述：廣泛應用于調制解調器,ADSL網絡控制器,“VG-4512CA 125.0000M-GGCT0”,無線基站,程控交換設備智能手機,筆記本晶振等產品.
愛普生晶振,VG-4512CA晶振,7050晶振,壓控晶振,VG-4512CA 125.0000M-GGCT0
“VG-4512CA 125.0000M-GGCT0”愛普生晶振,VG-4512CA晶振,7050晶振,壓控晶振
頻率范圍80.000MHZ-200.000MHZ
電源電壓:3.3V
輸入電阻: 100 kΩ Min.
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±50ppm,±100ppm
輸出方式：LV-PECL

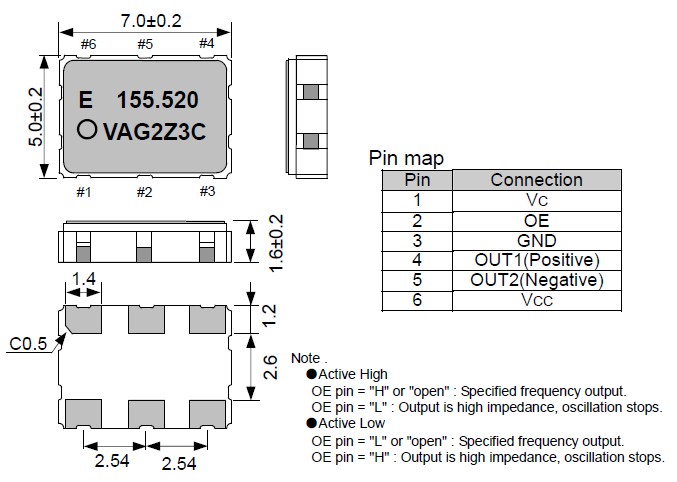

尺寸：大體積7.0*5.0*1.6mm
應用：SDH/ SONET,以太網,基站,智能筆記本,交通設備,高級安防裝備,人造衛星,輪船機器控制設備,汽車引擎控制系統和電子探測器等產品.
.jpg)
“VG-4512CA 125.0000M-GGCT0”愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數:1500人.主要從事壓電石英晶振系列產品的生產,投資初期主要生產32.768K系列產品.
愛普生品牌系列千赫子的石英貼片晶振,目前占據了中國市場進口晶25％的份額,品牌質量,貨期,品種,品質是廣大用戶有目共睹,從MC-146晶振最早期從MP4,MP3收音機模塊啟用開始,在到國內外各大知名品牌手機,最后應用到國內山寨手機市場,幾乎占據80％的手機晶振行業類別.
愛普生晶振,VG-4512CA晶振,7050晶振,壓控晶振,本身帶有電壓控制功能,用外加電壓對晶振的頻率進行控制,輸出的頻率從80MHZ~200MHZ,輸出方式為LV-PECL,常規的電源電壓是3.3V,頻率的變化極是正極的,如果在電源電壓最低的前提下,起振的時間僅需要0秒,VG-4512CA晶振不止是低功耗，使用壽命可以長到20年左右.
| 愛普生晶振型號/輸出類型 | VG-4512CA晶振,壓控晶體振蕩器 |
| 晶振類型 | VCXO振蕩器 |
| 占空比 | 45 % ~ 55 % |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 3.3V |
| 頻率范圍2 | 80.000MHZ-200.000MHZ |
| 頻率穩定度 | ±0.5ppm |
| 工作溫度 | -40~+85℃ |
| 保存溫度 | -40~+85℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1VDD/0.9VDD |
| 啟動時間 | 3 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±5ppm /年最大。 |
.jpg)
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
壓控振蕩器電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近進口晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶體振蕩器單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。
1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在電路中提供足夠的負極電阻，否則會增加啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極.jpg)
3.負載電容
如果電路中負載電容的不同，可能導致有源晶振頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
振蕩回路參數設置參考
