- 規格型號：11577488
- 頻率：9.840MHZ-50.000MHZ
- 尺寸：3.2*2.5*075mm 詳細資料請查看PDF
- 產品描述：廣泛應用于照相機,藍牙耳機,音響,平板電腦,錄像機,收錄機,無線充電等小型化電子數碼產品。

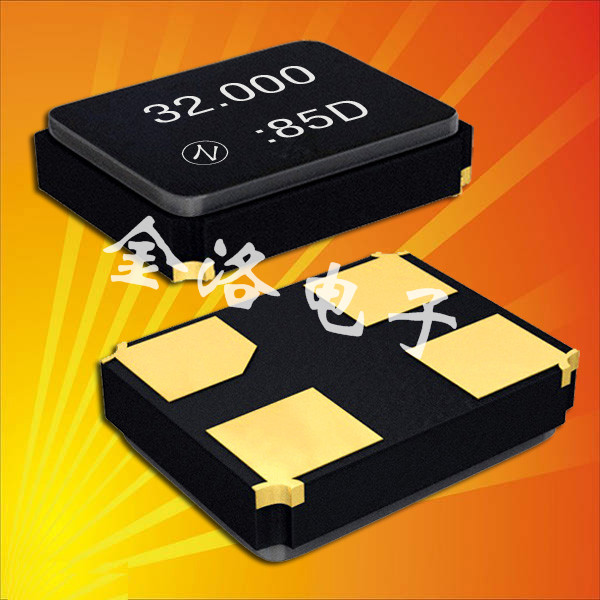

NDK晶振,貼片晶振,NX3225GA晶振,NDK石英諧振器
NDK晶振,NX3225GA晶振,3225晶振,NDK石英諧振器
參數:頻率范圍9.840MHZ-50.000MHZ
激勵電平: 10μW (Max. 200μW )
負載電容: 8PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度 +/-20ppm
等效串聯電阻：Refer to*1

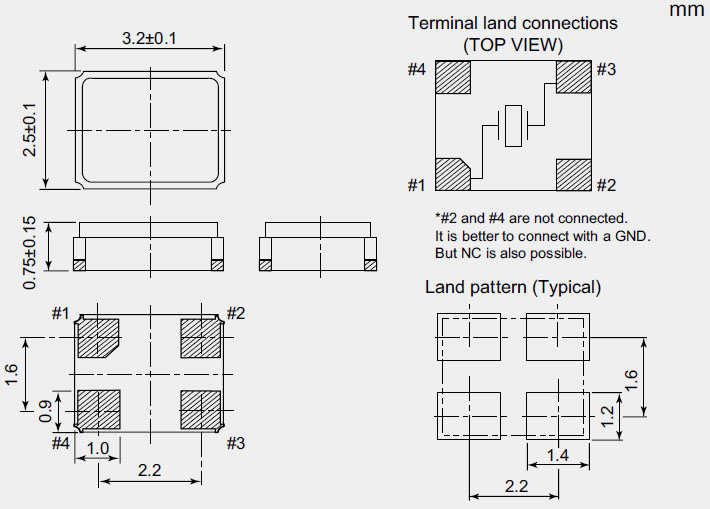

尺寸：小型化薄款3.2*2.5*0.75
應用：汽車電子領域,無線電話，筆記本電腦，鍵盤鼠標，智能手機，衛星導航等產品。
日本于2015年6月制定了公司治理準則，由此我們NDK迎來了兩位外部董事。加大強化相關經營監察機能、遵守法律，確保說明責任，迅速且適當地公布信息，履行環境保全等的社會責任，而從使我們能繼續成為所有股份持有者的各位所信任和尊敬的企業。
在ADAS（先進駕駛輔助系統）所使用的車載相機和倒車雷達、遠程信息處理等用途，晶體元器件的需求也呈現增加的趨勢。因此，我們會開發TCXO（溫補振蕩器）、ICXO(鐘用晶體振蕩器)、SAW器件等的車載用高信賴性產品并擴大其銷售。
NDK晶振,NX3225GA晶振,3225晶振,NDK石英諧振器，從前面的料號可看出這是一款3.2*2.5*0.75mm體積非常小的石英貼片晶振，并且有著四個腳表面陶瓷封裝的石英晶體，壓電陶瓷的用料可有效的控制溫度，在氣溫忽大忽小的時候能將溫度控制在標準的精度之內，擁有優良的耐高溫特性，所以NX3225GA晶振常常用于汽車電子開發領域，所以也叫汽車電子用晶振。
| NDK晶振型號 | NX3225GA晶振,進口貼片晶振 |
| 頻率范圍 | 9.840MHZ~50MHZ |
| 頻率公差(25℃) | ±20 ppm的，可指定 |
| 頻率穩定度超過工作溫度范圍 | ±30 ppm的，可指定 |
| 操作溫度范圍 | -40-+ 85℃，可指定 |
| 并聯電容CO | 5pF Max. |
| 驅動電平 | 1-200μW（μW100典型） |
| 負載電容 | 8 pF,可指定 |
| 老化（25℃） | ±3 ppm /年最大。 |
| 存儲溫度范圍 | -40-+85℃ |
.jpg)
1.操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸石英晶振的表面。
2.使用環境（溫度和濕度）
請在規定的溫度范圍內使用產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
3.激勵功率
在石英晶體諧振器上施加過多驅動力，會導致產品特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率 （請參閱“激勵功率”章節內容）。
4.負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
5.負載電容
振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。
1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
.jpg)
3. 負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
頻率和負載電容特征圖器
振蕩回路參數設置參考
頻率和負載電容特征圖器
振蕩回路參數設置參考
