Kyocera發布業界最高等級的低相噪溫補晶振明年開始量產!
來源：http://www.dkfv.cn 作者：金洛鑫電子 2019年11月11
Kyocera發布業界最高等級的低相噪溫補晶振明年開始量產!
日本KYOCERA Corporation近年來在頻率組件行業里,有較大的成就,多項創新技術獲得突破性發展,這個月初Kyocera晶振公司同時發布了兩款超低相位噪聲的溫補晶振產品,達到了業界最高水平.主要用于智能手機和網絡設備,有助于提高通信和信號質量,提供穩定的信息數據傳輸和接收信號.金洛鑫電子整理了這兩款TCXO系列產品的詳情介紹,內容包括有產品應用范圍,規格參數,溫度特性,電氣特性和相位噪聲數據示例,最后會發放一些干貨,Kyocera品牌的溫度補償晶體振蕩器原廠編碼參考信息表,感興趣就點擊看下吧!
京瓷公司(總裁:谷本秀夫)開發了具有業界最佳*低相位噪聲特性的”KT1612系列”和”KT2016系列”緊湊型溫補振蕩器(TCXO).Kyocera很高興地通知您,他們將從今天開始全面營銷,并將于2020年3月開始批量生產.

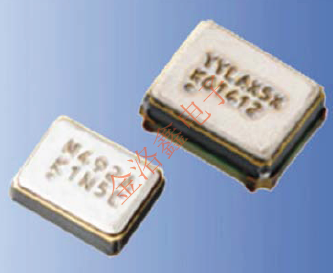

KT1612系列(左)/KT2016系列(右)
當前,為了支持高速通信和大數據容量,例如5G移動通信系統(5G)和Wi-Fi®6(IEEE802.11ax),將在一個波長的一部分中發送多個信號.向多級調制的過渡正在進行中.由于該方法由于輕微的噪聲和波動而產生數據錯誤,因此需要一種緊湊的TCXO,其特征劣化較小且頻率輸出穩定.京瓷晶振的TCXO系列具有兩個性能指標:相位噪聲(由于特定于設備的噪聲而引起的幅度和相位波動)和相位抖動(時間軸偏差和波形中發生的波動),減少這些數量很重要.
這款新開發的小型TCXO達到了業界最高的*低相位噪聲特性-168dBc/Hz@100kHz偏移.此外,在12kHz至5MHz時,相位抖動為68fs,這是一個很好的值,有助于改善通信質量.它們使用在山形東工廠生產的高質量(高Q值)人造晶體,以及通過超高精度處理技術(等離子CVM技術)和抑制噪聲的振蕩電路進行了優化的石英晶體振蕩器.通過結合實現.未來,Kyocera將繼續擴大具有低相位噪聲特性的產品陣容,并開發可響應不斷發展的智能手機和網絡設備的新產品,從而為改善通信質量做出貢獻.
■規格和溫度特性
■電氣特性
對于需要頻率穩定的智能手機和GPS模塊等各種IoT設備市場,KYOCERA晶振提供可實現高密度安裝的超緊湊型TCXO,以及用于通信固定站的超高精度TCXO.下面表格是Kyocera品牌TCXO系列的原廠編碼,可供大家參考.
Kyocera發布業界最高等級的低相噪溫補晶振明年開始量產!
日本KYOCERA Corporation近年來在頻率組件行業里,有較大的成就,多項創新技術獲得突破性發展,這個月初Kyocera晶振公司同時發布了兩款超低相位噪聲的溫補晶振產品,達到了業界最高水平.主要用于智能手機和網絡設備,有助于提高通信和信號質量,提供穩定的信息數據傳輸和接收信號.金洛鑫電子整理了這兩款TCXO系列產品的詳情介紹,內容包括有產品應用范圍,規格參數,溫度特性,電氣特性和相位噪聲數據示例,最后會發放一些干貨,Kyocera品牌的溫度補償晶體振蕩器原廠編碼參考信息表,感興趣就點擊看下吧!
京瓷公司(總裁:谷本秀夫)開發了具有業界最佳*低相位噪聲特性的”KT1612系列”和”KT2016系列”緊湊型溫補振蕩器(TCXO).Kyocera很高興地通知您,他們將從今天開始全面營銷,并將于2020年3月開始批量生產.
KT1612系列(左)/KT2016系列(右)
| 產品名稱 | 緊湊型溫度補償晶體振蕩器(TCXO) | |
| 型號 | KT1612系列 | KT2016系列 |
| 尺寸 | 1.65×1.25×0.55毫米 | 2.0×1.6×0.8毫米 |
| 應用產品 | 智能手機,網絡設備等 | |
| 生產基地 | 山形縣東工廠 | |
| 開始量產 | 2020年3月(計劃) | |
這款新開發的小型TCXO達到了業界最高的*低相位噪聲特性-168dBc/Hz@100kHz偏移.此外,在12kHz至5MHz時,相位抖動為68fs,這是一個很好的值,有助于改善通信質量.它們使用在山形東工廠生產的高質量(高Q值)人造晶體,以及通過超高精度處理技術(等離子CVM技術)和抑制噪聲的振蕩電路進行了優化的石英晶體振蕩器.通過結合實現.未來,Kyocera將繼續擴大具有低相位噪聲特性的產品陣容,并開發可響應不斷發展的智能手機和網絡設備的新產品,從而為改善通信質量做出貢獻.
■規格和溫度特性
| 型號 | KT1612 | KT2016 |
| 尺寸 | 1.65×1.25×0.55毫米 | 2.0×1.6×0.8毫米 |
| 工作溫度范圍 | -30至+85°C | -30至+85°C |
| 輸出頻率范圍 | 26MHz至52MHz |
| 頻率溫度特性 | ±0.5×10-6 |
| 頻率隨時間變化 | ±1.0×10-6/年25℃(最大) |
| 電源電壓 | 1.68?3.63V |
| 輸出電壓(最大負載時) | 0.8Vp-p(最小值) |
| 消耗電流 | 2.5mA(最大)/26MHz |

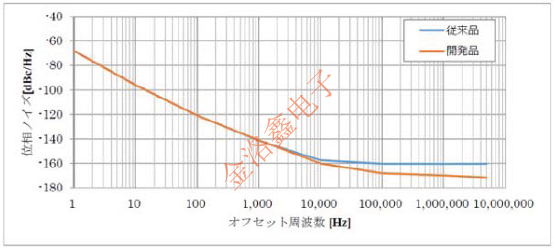

<相位噪聲特性數據示例>條件:額定頻率26MHz,溫度+25°C
| KT2520K40000DAW18TAS | KT2520K晶振 | 40MHz | (2.50mmx2.00mm) |
| KT2016K26000BCW18ZAS | KT2016晶振 | 26MHz | (2.00mmx1.60mm) |
| KT2520K26000CCW18ZUS | KT2520晶振 | 26MHz | (2.50mmx2.00mm) |
| KT2520K26000DCW28QAS | KT2520晶振 | 26MHz | (2.50mmx2.00mm) |
| KT2520F16369ACW18TAG | KT2520F晶振 | 16.369MHz | (2.50mmx2.00mm) |
| KT2520F16800ACW28TAK | KT2520F晶振 | 16.8MHz | (2.50mmx2.00mm) |
| KT2520F37400ZAW18TBK | KT2520F晶振 | 37.4MHz | (2.50mmx2.00mm) |
| KT2520K26000AAW18TAS | KT2520K晶振 | 26MHz | (2.50mmx2.00mm) |
| KT2016A26000ACW18TLG | KT2016A晶振 | 26MHz | (2.00mmx1.60mm) |
| KT2520F16369ACW28TAK | KT2520F晶振 | 16.369MHz | (2.50mmx2.00mm) |
| KT2520F38400DEV30TAK | KT2520F晶振 | 38.4MHz | (2.50mmx2.00mm) |
| KT2520F26000ZAW18TKK | KT2520F晶振 | 26MHz | (2.50mmx2.00mm) |
| KT7050B12800KAW33TAD | KT7050B晶振 | 12.8MHz | (7.00mmx5.00mm) |
| KT5032F12800KAW33TAA | KT5032F晶振 | 12.8MHz | (5.00mmx3.20mm) |
| KT7050A20000KAW33TAD | KT7050晶振 | 20MHz | (7.00mmx5.00mm) |
| KT7050A24576KAW33TAD | KT7050晶振 | 24.576MHz | (7.00mmx5.00mm) |
| KT3225F16367ACW30TA0 | KT3225F晶振 | 16.367MHz | (3.20mmx2.50mm) |
| KT3225F16367ACW30TA0 | KT3225F晶振 | 16.367MHz | (3.20mmx2.50mm) |
| KT3225F16369ACW28TA0 | KT3225F晶振 | 16.369MHz | (3.20mmx2.50mm) |
| KT3225F27456ZAW28TA0 | KT3225F晶振 | 27.456MHz | (3.20mmx2.50mm) |
| KT3225F27456ZAW28TA0 | KT3225F晶振 | 27.456MHz | (3.20mmx2.50mm) |
| KT2520F27456ZAW28TBA | KT2520F晶振 | 27.456MHz | (2.50mmx2.00mm) |
| KT2520F27456ZAW28TBA | KT2520F晶振 | 27.456MHz | (2.50mmx2.00mm) |
| KT2520K26000ZAW18TAS | KT2520晶振 | 26MHz | (2.50mmx2.00mm) |
| KT3225T32768EAW30TAA | KT3225T晶振 | 32.768kHz | (3.20mmx2.50mm) |
| KT2520K26000ACW18TAS | KT2520晶振 | 26MHz | (2.50mmx2.00mm) |
| KT2520F38400ZAW18TEK | KT2520F晶振 | 38.4MHz | (2.50mmx2.00mm) |
| KT2016A26000ECW18TLG | KT2016A晶振 | 26MHz | (2.00mmx1.60mm) |
| KT2016A52000ECW18TEG | KT2016A晶振 | 52MHz | (1.70mmx1.30mm) |
| KT3225K26000ZAW25TCS | KT3225K晶振 | 26MHz | (3.20mmx2.50mm) |
| KT1612A26000ECW18TBA | KT1612A晶振 | 26MHz | (1.70mmx1.30mm) |
| KT1612A52000ECW18TAA | KT1612A晶振 | 52MHz | (1.70mmx1.30mm) |
| KT3225T32768DAW33T | KT3225T晶振 | 32.768kHz | (3.20mmx2.50mm) |
| KT2016A20000ACW18TAG | KT2016A晶振 | 20MHz | (2.00mmx1.60mm) |
| KT2520Y40000ECV28TBA | KT2520Y晶振 | 40MHz | (2.50mmx2.00mm) |
| KT3225R40000ECV28TBA | KT3225R晶振 | 40MHz | (3.20mmx2.50mm) |
| KT3225R26000ZAW28TMA | KT3225R晶振 | 26MHz | (3.20mmx2.50mm) |
