KVG品牌小型密封外殼貼片型恒溫晶體振蕩器新品推送
說到KVG晶振這個品牌,可能大家不是很熟悉,這是一家總部位于德國的頻率組件制造商,而且成立的時間已經很久了,創始人是一名物理學家,叫做Kurt Klingsporn,KVG集團是他在1946年創辦的,70多年來KVG公司不斷追求更高超,更精密,更創新的晶振制造技術.OCXO振蕩器是他們家比較具有代表性的產品模塊之一,今年KVG品牌新推出了一款小封裝外殼的恒溫石英晶體振蕩器,本文將隆重介紹該款產品.
KVG石英晶體技術有限公司展示了一種具有Stratum3甚至更高性能的新型密封SMDOCXO.例如,在最壞的情況下,在24小時內可保證±0.16ppm的總穩定性.KVG的工程師使用非常小但精度很高的SC切割石英,開發了新的高穩定性OCXO,可大大擴展潛在的應用范圍.
新的O-9000-HSOCXO系列采用非常小的14mmx9mmx8.5mmSMD封裝.盡管尺寸很小,但這些OCXO在-20至+70°C的溫度范圍內仍具有優于±10ppb的頻率穩定性.即使在-40至+85°C的工業溫度范圍內,根據Telcordia標準GR-1244和GR-253-CoreStratum3或ANSIClockT1.101以及歐洲標準ITU-TG,對頻率穩定性的要求也很高.符合812IV型和G.813選項1.這些規定了20年內的頻率穩定性優于±4.6ppm,并且峰峰值的24小時”保持穩定性”優于0.32ppm.
此外,該OCXO在連續運行時僅提供0.5瓦的超低功耗.振蕩器由3.3V供電,并具有HCMOS輸出.標準頻率通常為10MHz,12.8MHz,19.2MHz,20MHz,25MHz和38.88MHz.與KVG晶振公司協商后,可以使用自定義頻率.典型的應用是網絡和同步單元以及一般的專業電信系統.其他可能的應用是GSM或WIMAX基站的頻率源.所謂的Picocell和Femtocell基站需要非常小巧且價格便宜的OCXO,并在幾天內具有良好的保持穩定性.
O-9000-HS是一款非常小巧的SMD``恒溫晶體振蕩器''(VC)OCXO,可在高達-40/+85°C的寬溫度范圍內提供±0.01ppm(±10ppb)的出色緊密頻率穩定性.采用密封的14mmx9mmx8mmSMD晶振封裝Tapedon卷盤,這也使其適用于自動拾放機組裝.
特征:
小型HSSMD封裝
快速的預熱時間
低功耗
嚴格的頻率穩定性
良好的長期穩定性
頻率調諧輸入選項
輸出啟用/禁用選項
應用范圍:
儀器參考
微波通訊
時鐘設置
微波信號源
測試與測量
電信系統
1.規格(初步)
1.規格(初步)續
2.環境條件
根據KVG石英晶體振蕩器產品鑒定程序AA-QM-200
3.標記
制造商名稱,日期代碼(周/年),規格;中心頻率

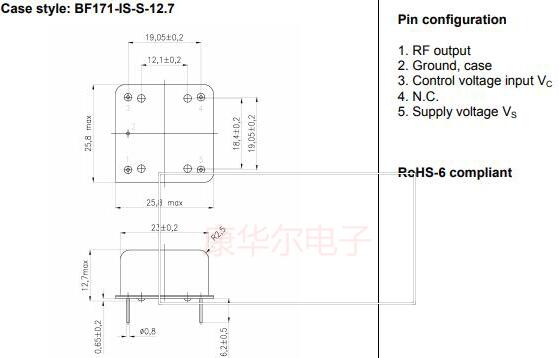

4. 案例
BF157-8.2-HS/SMD
1.VC或N.C.
2.射頻使能或交流
3.GND和凱斯
4.射頻輸出
5.電源電壓+VS
注釋:
1. 如果數據手冊沒有為引腳1和/或引腳2指定任何參數,則相應的引腳不會在內部連接.
說到KVG晶振這個品牌,可能大家不是很熟悉,這是一家總部位于德國的頻率組件制造商,而且成立的時間已經很久了,創始人是一名物理學家,叫做Kurt Klingsporn,KVG集團是他在1946年創辦的,70多年來KVG公司不斷追求更高超,更精密,更創新的晶振制造技術.OCXO振蕩器是他們家比較具有代表性的產品模塊之一,今年KVG品牌新推出了一款小封裝外殼的恒溫石英晶體振蕩器,本文將隆重介紹該款產品.
KVG石英晶體技術有限公司展示了一種具有Stratum3甚至更高性能的新型密封SMDOCXO.例如,在最壞的情況下,在24小時內可保證±0.16ppm的總穩定性.KVG的工程師使用非常小但精度很高的SC切割石英,開發了新的高穩定性OCXO,可大大擴展潛在的應用范圍.
新的O-9000-HSOCXO系列采用非常小的14mmx9mmx8.5mmSMD封裝.盡管尺寸很小,但這些OCXO在-20至+70°C的溫度范圍內仍具有優于±10ppb的頻率穩定性.即使在-40至+85°C的工業溫度范圍內,根據Telcordia標準GR-1244和GR-253-CoreStratum3或ANSIClockT1.101以及歐洲標準ITU-TG,對頻率穩定性的要求也很高.符合812IV型和G.813選項1.這些規定了20年內的頻率穩定性優于±4.6ppm,并且峰峰值的24小時”保持穩定性”優于0.32ppm.
此外,該OCXO在連續運行時僅提供0.5瓦的超低功耗.振蕩器由3.3V供電,并具有HCMOS輸出.標準頻率通常為10MHz,12.8MHz,19.2MHz,20MHz,25MHz和38.88MHz.與KVG晶振公司協商后,可以使用自定義頻率.典型的應用是網絡和同步單元以及一般的專業電信系統.其他可能的應用是GSM或WIMAX基站的頻率源.所謂的Picocell和Femtocell基站需要非常小巧且價格便宜的OCXO,并在幾天內具有良好的保持穩定性.
O-9000-HS是一款非常小巧的SMD``恒溫晶體振蕩器''(VC)OCXO,可在高達-40/+85°C的寬溫度范圍內提供±0.01ppm(±10ppb)的出色緊密頻率穩定性.采用密封的14mmx9mmx8mmSMD晶振封裝Tapedon卷盤,這也使其適用于自動拾放機組裝.
小型HSSMD封裝
快速的預熱時間
低功耗
嚴格的頻率穩定性
良好的長期穩定性
頻率調諧輸入選項
輸出啟用/禁用選項
應用范圍:
儀器參考
微波通訊
時鐘設置
微波信號源
測試與測量
電信系統
1.規格(初步)
測試條件:TA=+25°C;VC=2.5V或+1.65V,除非另有說明
| 頻率范圍: | 10.000至40.000MHz | |
| 標準頻率: | 10.0、19.2、20.0MHz | |
| 類型: | O-9500-HS | O-9300-HS |
| 電源電壓VS: | +5.0V±5% | +3.3V+5%-10% |
|
頻率穩定性與溫度的選擇: <+10ppb相對于-20°C至+70°C: <+20ppbvs.-20°C至+70°C: <+30ppb相對于-20°C到+70°C: <+50ppbvs.-20°C至+70°C: <+10ppbvs.-40°C至+85°C: <+20ppbvs.-40°C至+85°C: <+30ppb相對于-40°C至+85°C: <+50ppb相對于-40°C至+85°C: |
9501 9511 9521 9531 9551 9561 9571 |
9301 9311 9321 9331 9341 9351 9361 9371 |
|
長期穩定性(老化) (連續運行30天后) 第一年: 10年: |
≤±0.2ppm ≤±1.0ppm |
|
|
頻率穩定度 與電源電壓變化的關系VS±5％: 與負載變化的關系±10％: |
≤±5.0ppb ≤±2.0ppb |
|
| 通過外部調諧電壓進行頻率控制: | ≥±2.0ppm | ≥±1.0ppm |
| 調諧電壓范圍: | +0.5Vto+4.5V | +0.3Vto3.0V |
| 傳遞函數/線性: | 正/≤10％ | |
| 輸入阻抗: | ≥100kOhm | |
|
電源電流 穩定狀態@+25°C: 在熱身期間: |
<120mA(0.6W) <400mA(2W) |
<180mA(0.6W) <600mA(2W) |
|
熱身時間: (對于+25°C,典型精度<+1x10-7 指1小時后的最終頻率) |
<60sec. | |
|
輸出信號類型: 水平: 加載: 占空比: 上升和下降時間 |
(LV)HCMOS VOL≤0.1xVS;VOH≥0.9xVS 1kOhm//15pF 45%to55% <5ns |
|
測試條件:TA=+25°C;VC=2.5V或+1.65V,除非另有說明

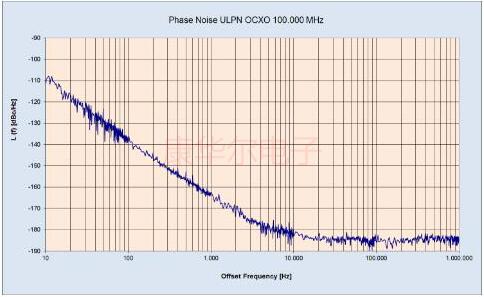

| 相位噪聲(典型值為20MHz): | |
| 10Hz: | -126dBc/Hz |
| 100Hz: | -149dBc/Hz |
| 1kHz: | -162dBc/Hz |
| 10kHz: | -164dBc/Hz |
| 100kHz: | -165dBc/Hz |
| 1MHz: | -165dBc/Hz |
| 短期穩定性(艾倫偏差) | Typ. |
| 1秒: | 0.05ppb |
| 10秒: | 0.1ppb |
| 100秒: | 0.2ppb |
| 儲存溫度范圍: | -45°Cto+90°C |
根據KVG石英晶體振蕩器產品鑒定程序AA-QM-200
3.標記
制造商名稱,日期代碼(周/年),規格;中心頻率
4. 案例
BF157-8.2-HS/SMD
H=8.2mmmax.
引腳配置:1.VC或N.C.
2.射頻使能或交流
3.GND和凱斯
4.射頻輸出
5.電源電壓+VS
注釋:
1. 如果數據手冊沒有為引腳1和/或引腳2指定任何參數,則相應的引腳不會在內部連接.
推薦的焊接輪廓
