首頁溫補晶振溫補晶振,石英晶振,泰藝晶振,VW晶振

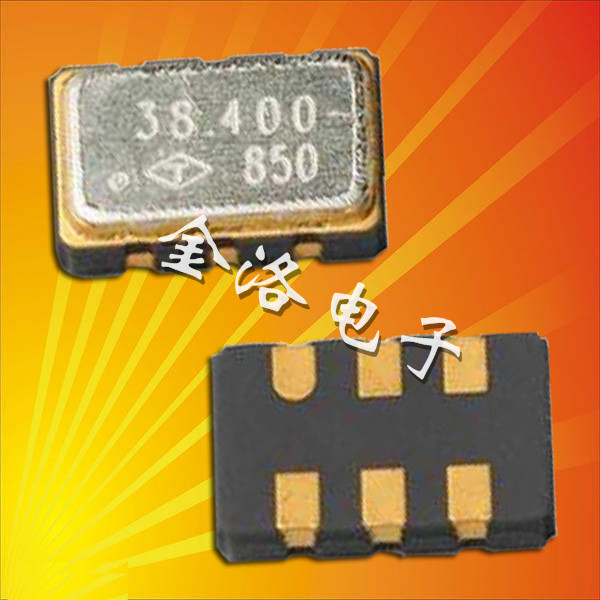

溫補晶振,石英晶振,泰藝晶振,VW晶振

規格型號：73371304
頻率：20.000MHZ~200.000MHZ
尺寸：5.0*3.2*1.25mm 詳細資料請查看PDF
PDF
產品描述：廣泛應用于SDH/SONET,以太網,平臺基站,掌上移動電腦,無線局域網,智能手機,安全監控,智能家居等產品.

泰藝晶振,VW晶振,5032晶振,有源晶振
參數:頻率范圍20.000MHZ-200.000MHZ
電源電壓:3.3V
負載電容: 15F
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±50ppm
輸出方式：LVPECL

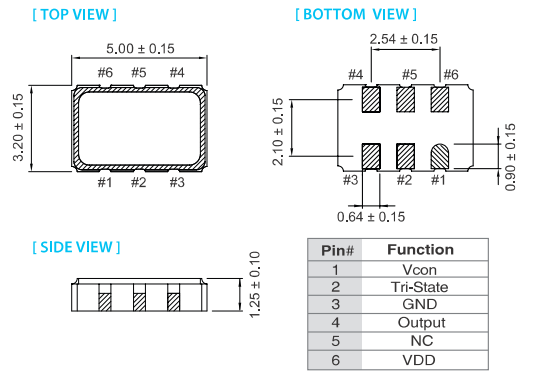

尺寸：輕巧型5.0*3.2*1.25
應用：調制解調器，ADSL網絡控制器，無線基站，程控交換設備，金屬探測器，工業控制，加工設備儀器，安防等領域。

泰藝電子在生產流程中進行全面性的品質保證工作，切實執行每一個檢測過程中的環節與步驟，盡全力達到100%的客戶滿意度。泰藝所屬工廠均導入+/-3σ策略來強化產品品質，各項先進且完備的測試儀器，規劃嚴格的檢驗標準及精準的作業規范下，確保石英晶振產品功能完整、使用穩定，對品質的堅持，贏得客戶高度信賴與肯定！
泰藝電子利用專有的低噪聲石英制造工藝與低噪音的時鐘振蕩IC電路，實現了晶振世界高水平的低相位噪聲，在10Hz近端處僅有-100dBc/Hz以及遠程低至-160dBc/Hz的優異特性，適合用于生成數字音頻設備里所用的DAC (數字仿真轉換器) 的主時鐘信號。

泰藝晶振,VW晶振,5032晶振,有源晶振，是屬于帶有電壓控制功能的有源晶振，這款晶振的特點在于擁有六個點的腳位，以及20M到200M之間的高頻率，3.3V的低功耗電壓，是各電子工業行業生產廠商的理想型壓控振蕩器，VW晶振的小體積為市場上常用的尺寸，可用于多種不同的產品身上，具有優良的多用途特性。

泰藝晶振型號/輸出類型	VW晶振,VCXO壓控振蕩器
晶振類型	VCXO振蕩器
輸出方式	LVPECL
振蕩模式	基本/第三泛音
電源電壓	3.3V
頻率范圍	20.000MHZ-200.000MHZ
頻率穩定度	±50ppm
工作溫度	-40~+-85℃
保存溫度	-55~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD/0.9 VDD
啟動時間	5 ms Max.
相位抖動（12千赫~20兆赫）	1個PS最大。
老化率	±3 ppm /年最大。

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能會導致貼片晶振引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致進口晶振非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致SMD晶振無法產生振蕩和/或非正常工作。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示石英晶體振蕩器單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則這款臺灣有源晶振會增加啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻
3.負載電容
如果振蕩電路中負載電容的不同，可能導致這款的頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
