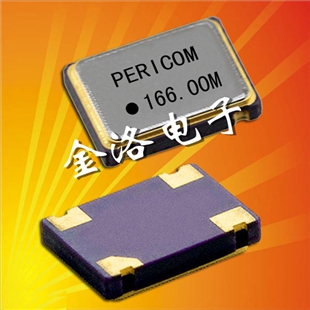

- 規格型號：10587439
- 頻率：16.000MHZ~67.000MHZ
- 尺寸：7.0*5.0*1.8mm 詳細資料請查看PDF
- 產品描述：主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,,PC和LCDM等高端數碼領域.
溫補晶振,貼片晶振,亞陶晶振,7050晶振
亞陶晶振,MN晶振,7050晶振,進口晶體振蕩器
參數:頻率范圍16.000MHZ-67.000MHZ
電源電壓: 2.5V
負載電容: 15PF
工作溫度: -20℃~+70℃
保存溫度: -55℃~+125℃
精度 ±20ppm、±30ppm、±50ppm
輸出方式：CMOS
尺寸：大體積振蕩器7.0*5.0*1.8mm
應用：電源管理設備，接口連接器，封包交換器，監控視頻頭，數字影像設備，以太網，集成系統模塊，智能多用途家居模塊。
我們是一家專為計算、通訊與消費產品市場提供集成化連接、先進時頻和信號完整性解決方案的、快速增長的晶振公司。我們的技術為高帶寬、高速串行連接協議所引起的挑戰提供了系統設計解決方案。我們專注于提供能夠?qū)崿F(xiàn)更好、更快并且更可靠的信號連接的解決方案，這種專注已經造就了我們多樣化的硅芯片、石英晶體及晶體振蕩器產品組合都是完全集成與兼容的，以發揮高速信號的最大潛能。

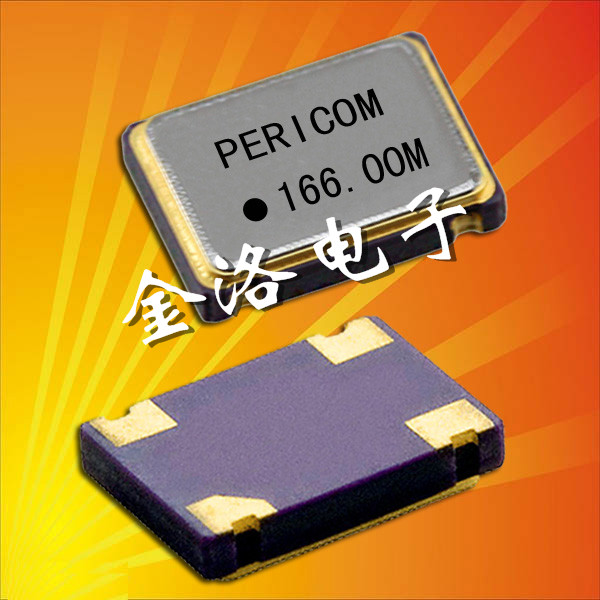

亞陶晶振,MN晶振,7050晶振,進口晶體振蕩器，是一款普通有源貼片型臺灣進口晶振，與其他同款型的晶振一樣擁有高精度，以及高電平（1），低電平（0），高阻態（Z）三態功能，可對應自動貼片機高效自動安裝，滿足無鉛焊接高溫回流溫度曲線要求，所以MN晶振也是一款耐高溫晶振，適合用在野外定時定位一類的產品上。
| 晶振型號/輸出類型 | MN晶振系列,亞陶石英晶振 |
| 晶振類型 | OSC振蕩器 |
| 輸出負載 | 15pF |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 2.5V |
| 頻率范圍2 | 16.000MHZ-67.000MHZ |
| 頻率穩定度 | ±20ppm、±30ppm、±50ppm |
| 工作溫度 | -20~+70℃ |
| 保存溫度 | -55~+125℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1VDD/0.9VDD |
| 啟動時間 | 5 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±3 ppm /年最大。 |
.jpg)
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致貼片晶振無法產生振蕩和/或非正常工作。

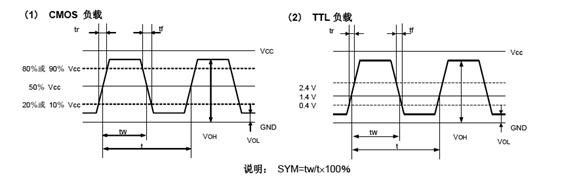

輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當壓電石英晶體振蕩器波形經過的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。

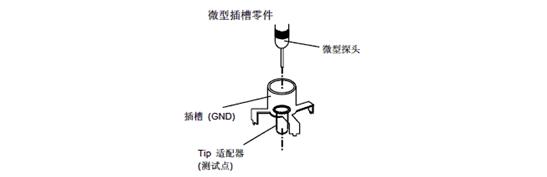

使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)

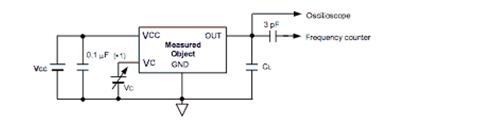

3. 測試電路
.jpg)
MN系列 ：在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： MN |
.jpg) |
|
（2） 抗低,電容負載 型號： MN |
.jpg) |
|
（3） TTL 負載 型號： MN |
 |
|
（4） LV-PECL 負載 型號： MN |
 |
|
（5）LV-PECL 負載 型號： MN |
 |
|
（6） LV-PECL 負載 型號： MN |
 |
|
（7） LVDS 負載 型號： MN |
 |
|
（8） HCSL 負載 型號： MN |
 |
