- 規格型號：27461212
- 頻率：32.768KHZ
- 尺寸：3.2*1.5mm
- 產品描述：SMI晶振,31SMX晶振,3215晶振參數:頻率標準32.768KHZ激勵功率:0.5Max.負載電容:12.5pF:31M327(Standard)9.0pF:31M327-97.0pF:31M327-76.0pF:31M327-6工作溫度:-40゜C~+85゜C(Standard)-40゜C~+105゜C(W=Option)-40゜C~...
SMI晶振,31SMX晶振,3215晶振
SMI晶振,31SMX晶振,3215晶振
參數:頻率標準 32.768KHZ
激勵功率: 0.5 Max.
負載電容: 12.5 pF : 31M327 (Standard)
9.0 pF : 31M327-9
7.0 pF : 31M327-7
6.0 pF : 31M327-6
工作溫度: -40゜C~ +85゜C (Standard)
-40゜C~ +105゜C (W = Option)
-40゜C~ +125゜C (WW = Option)
保存溫度: -55゜C to +125゜C
精度 ±5ppm,±10ppm,±15ppm,±20ppm,±30ppm
捆包單位：3000pcs/盤
尺寸：極輕薄型3.2*1.5*0.8
應用：移動互聯網通信設備,車載遙控器,智能手表，辦公多用自動化設備，智能家電，隨身迷你型移動電源等產品。
.jpg)
SMI晶振是日本一家生產制造規模比較大一家電子元件工廠,長期采購SMI石英晶體的企業有上千家,日本SMI晶振在國際市場上的份額占有率真不算高,SMI晶振公司自成立以來便專注研發生產高品質,高精度的晶振產品,專業向市場供應大量石英晶振,TCXO溫補晶振,VCXO壓控晶振等元件,憑借著注重質量與服務,贏得廣大用戶的喜愛,SMI晶振如今在業界已是小有名氣的企業.SMI晶振,31SMX晶振,3215晶振.
SMI晶振,31SMX晶振,3215晶振,無源晶振是屬于日本SMI晶振公司的兩腳金屬表面3215mm封裝的千赫晶體，同時也是一款超級輕薄小型的石英晶體諧振器，貼片型的合理設計，能承受住+125℃的高溫和-40℃的低溫，擁有比陶瓷表面晶振更好的抗摔性，符合歐盟的ROHS規定，31SMX晶振適用多樣化的智能家居電子數碼等領域，可發揮性優良的耐沖擊性能。

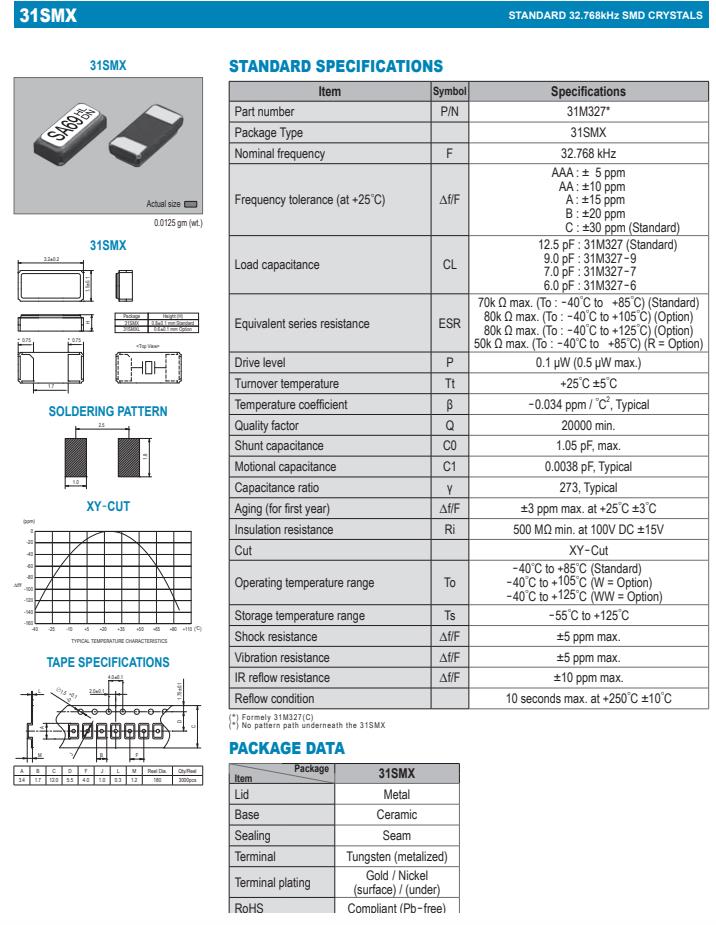

| SMI晶振型號 | 31SMX |
| 頻率標準 | 32.768K |
| 頻率公差(25℃) | ±5ppm,±10ppm,±15ppm,±20ppm,±30ppm可指定 |
| 操作溫度范圍 |
-40゜C ~ +85゜C (Standard)
-40゜C ~+105゜C (W = Option)
-40゜C ~+125゜C (WW = Option)
|
| 激勵功率 | 0.5 Max. |
| 驅動電平 | 0.1 μW (0.5 μW max.) |
| 負載電容 |
12.5 pF : 31M327 (Standard)
9.0 pF : 31M327-9
7.0 pF : 31M327-7
6.0 pF : 31M327-6
|
| 老化（25℃） | ±3 ppm /年最大。 |
| 存儲溫度范圍 | -55~+125℃ |
.jpg)
.jpg)
激勵功率
在石英晶體單元上施加過多驅動力，會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
負載電容
振蕩電路中負載電容的不同，可能導致貼片晶振振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請?jiān)谝?guī)定的溫度范圍內使用SMD晶振產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
TFK-02S：在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： TFK-02S |
.jpg) |
|
（2） 抗低,電容負載 型號： TFK-02S |
.jpg) |
|
（3） TTL 負載 型號： TFK-02S |
 |
|
（4） LV-PECL 負載 型號： TFK-02S |
 |
|
（5）LV-PECL 負載 型號： TFK-02S |
 |
|
（6） LV-PECL 負載 型號： TFK-02S |
 |
|
（7） LVDS 負載 型號： TFK-02S |
 |
|
（8） HCSL 負載 型號： TFK-02S |
 |
.jpg)
