泰藝晶振,X3晶振,1612晶振,石英晶體諧振器"X3LAAAAANF-26.000000"
參數:頻率范圍26.000MHZ-54.000MHZ
激勵電平: 10μW (Max. 200μW )
負載電容: 3PF
工作溫度: -20℃~+70℃
保存溫度: -40℃~+125℃
精度 ±10ppm
捆包單位：3000pcs/reel

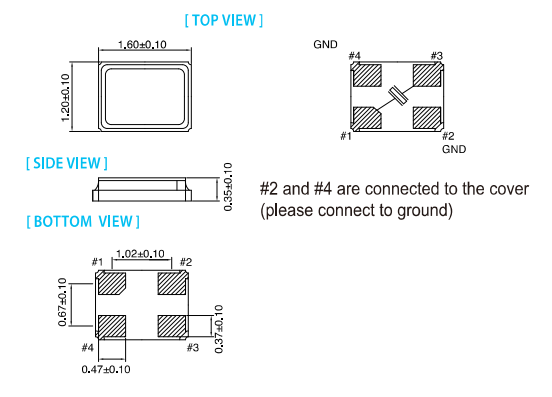

尺寸：世界級超小輕薄1.6*1.2*0.35mm
應用：數碼相機，無線通訊，計算機，USB接口，座機，對講機，萬能遙控器，全球定位系統等民用小型產品。

       泰藝電子多年來致力于研發創新，部分核心技術是臺灣晶振業界的領先者，近年來陸續取得石英相關制造技術專利；未來將持續加強開發，"X3LAAAAANF-26.000000"以成為全球石英頻控組件領導者之目標邁進。

       面對環境的劇烈變化，泰藝晶振電子堅持塑造一個安心工作的健康職場，創造幸福員工生活，并使用符合環保要求的設備，以及推動許多節能措施，成為一個愛護環境且保護地球的企業。

      泰藝晶振,X3晶振,1612晶振,石英晶體諧振器，是臺灣進口品牌泰藝電子公司中最小的一款無源石英水晶振動子，只有1612mm，厚0.35mm的尺寸可以說是世界級的小體積，小到可以顛覆你的想像，所以最適合用于小型的民用電子產品，工作時的溫度特性為-20℃~+70℃，X3晶振具有耐高溫特性，"X3LAAAAANF-26.000000"不用擔心因體積小會影響晶振的使用。

抗沖擊
晶體產品可能會在某些條件下受到損壞。例如晶振從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用"X3LAAAAANF-26.000000"。

輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致石英晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞貼片晶振，請注意抗靜電條件。"X3LAAAAANF-26.000000"請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
   超過 150µs，直到電壓級別從 0 %達到 90 % 。
  電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率"X3LAAAAANF-26.000000"。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過SMD晶振的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

X3 ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： X3

（2） 抗低,電容負載 型號： X3

（3） TTL 負載 型號： X3

（4） LV-PECL 負載 型號： X3

（5）LV-PECL 負載 型號： X3

（6） LV-PECL 負載 型號： X3

（7） LVDS 負載 型號： X3

（8） HCSL 負載 型號： X3
