首頁進口晶振貼片晶振,石英晶振,SG3225EAN晶振,愛普生晶振,SG3225EAN 312.500000M-KEGA3

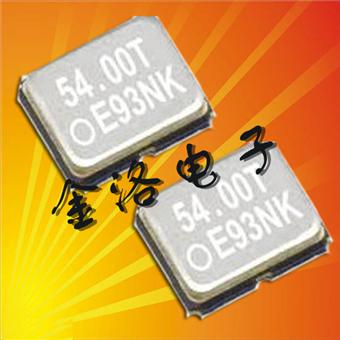

貼片晶振,石英晶振,SG3225EAN晶振,愛普生晶振,SG3225EAN 312.500000M-KEGA3

規格型號：7299342
頻率：73.500MHZ~700.000MHZ
尺寸：3.2*2.5*1.05mm 詳細資料請查看PDF
PDF
產品描述：廣泛用于發電站控制機器,防災防盜裝置,“SG3225EAN 312.500000M-KEGA3”人造衛星,人造火箭,GPS全球定位系統,導航儀等領域產品.

“SG3225EAN 312.500000M-KEGA3”貼片晶振,差分晶振,SG3225EAN晶振,愛普生晶振
參數:頻率范圍73.500MHZ-700.000MHZ
電源電壓:2.5V
頻率老化: ±5ppm
工作溫度: -40℃~+85℃
保存溫度: -40℃~+125℃
精度 ±20ppm、±30ppm、±50ppm
輸出方式：LV-PECL
尺寸：輕量小巧型3.2*2.5*1.05
應用：汽車多媒體，遙控無鑰門，氣囊，電子穩定程序控制系統，交通設備，海底中轉設備等產品。

愛普生公司擁有世界頂端的機械技術,是全球數碼映像的領軍企業,“SG3225EAN 312.500000M-KEGA3”同時也生產打印機和影印機等產品.而在電子元器件中,占主席地位,石英晶振中,EPSON愛普生做的異常出色.具了解，愛普生現已實現成為石英部件的NO1，40多年前為支持SEIKO(精工)手表而成立的Epson石英部件部門強在PC、NB、手機及消費電子等運用上,市占率高達七八成,其中又以32.768k晶振稱霸業界。

在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準石英振蕩器知名業界.

貼片晶振,差分晶振,SG3225EAN晶振,愛普生晶振,是日本EPSON株式會社自主研發生產的一款帶有差分信號的晶體振蕩器，輸出頻率范圍高達73.500MHZ-700.000MHZ，電源電壓有2.5V~3.3V之間可以選擇，溫度特性為工作時:-40~+-85℃，保存溫度是-40~+125℃，振蕩啟動只需要3ms Max.最適合用于汽車電子系列產品。

晶振型號/輸出類型	SG3225EAN晶振,石英晶體振蕩器
晶振類型	SPXO振蕩器
輸出方式	LV-PECL
振蕩模式	基本/第三泛音
電源電壓	2.5V
頻率范圍	73.500MHZ-700.000MHZ
頻率穩定度	±20ppm、±30ppm、±50ppm
工作溫度	-40~+-85℃
保存溫度	-40~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD/0.9 VDD
啟動時間	3 ms Max.
相位抖動（12千赫~20兆赫）	0.6個PS最大。
老化率	±5ppm /年最大。

“SG3225EAN 312.500000M-KEGA3”抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致晶振產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞有源晶體，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示石英振蕩器單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則這款壓控晶振會增加啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極
3.負載電容
如果振蕩電路中負載電容的不同，可能導致這款貼片晶振的頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
