- 規格型號：67885477
- 頻率：7.980MHz~12.000MHz
- 尺寸：3.2*2.5*1.0mm
- 產品描述：適用于有小型化要求的市場領域,比如汽車電子,智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,辦公自動化,家電相關電器領域及Bluetooth,Wireless ...

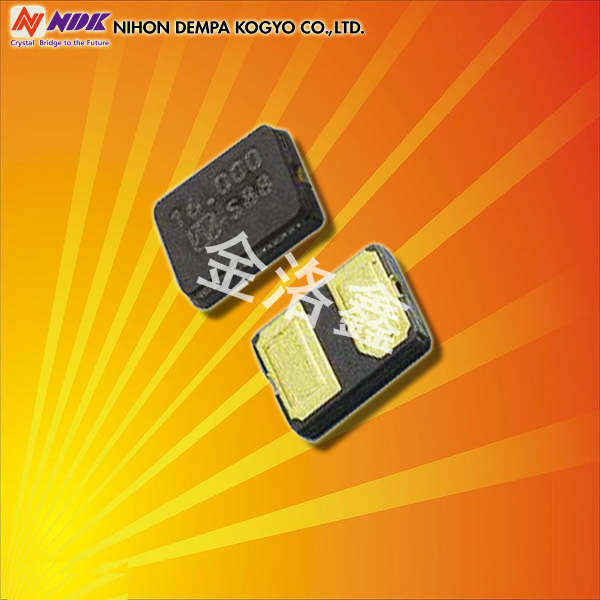

NDK晶振,貼片晶振,NX3225GD晶振,石英晶體諧振器
NDK晶振,貼片晶振,NX3225GD晶振,石英晶體諧振器
頻率范圍:7.98MHZ-12MHZ
負載電容: 8pF
串聯電阻: Refer to*1
工作溫度: - 40 ~ + 150 ℃
保存溫度: - 40~ + 150 ℃
精度 +/-50PPM
激勵電平: 10μW (Max.200μW)
尺寸：小體積3.2*2.5*1.0
應用：汽車電子,智能醫療,安防,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途
日本電波工業株式會社作為晶體元器件的專業生產廠家，以“通過對客戶的服務，為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立。晶振技術的傳感器等新的高附加價值產品的頻率綜合生產廠家，正以企業的繼續成長為目標而努力。NDK集團作為頻率的綜合生產企業，為了向客戶提供高信賴性品質的產品，我們始終追求最高品質的產品生產和服務。
品說明.jpg)
NDK晶振,貼片晶振,NX3225GD晶振,石英晶體諧振器.3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
品規格參數圖.jpg)
| NDK晶振型號 | NX3225GD晶振 |
| 頻率范圍 | 7.98MHZ-12MHZ |
| 頻率公差(25℃) | ±50ppm的，可指定 |
| 頻率穩定度超過工作溫度范圍 | ±150ppm的，可指定 |
| 操作溫度范圍 | -40~+ 150℃，可指定 |
| 激勵電平 | 10μW (Max.200μW) |
| 驅動電平 | 1~200μW（μW100典型） |
| 負載電容 | 8pF,可指定 |
| 老化（25℃） | ±3 ppm /年最大。 |
| 存儲溫度范圍 | -40~+150℃ |

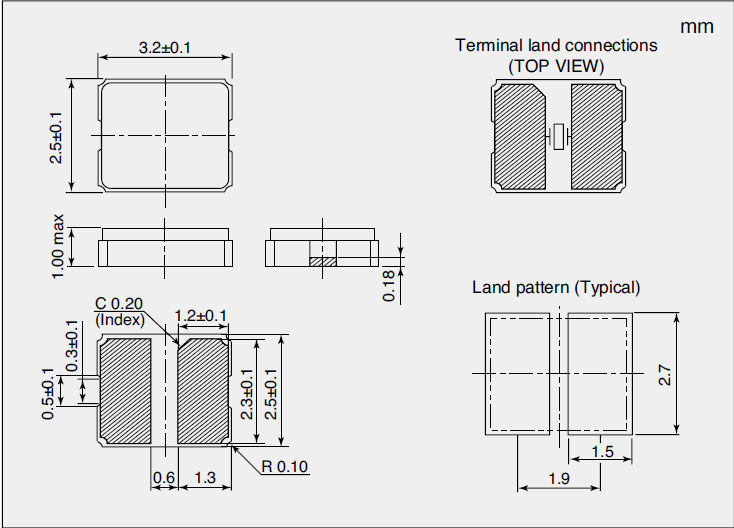

品尺寸圖.jpg)
.jpg)
超聲波清洗
品工作條件.jpg)
設計振蕩回路的注意事項
1.驅動能力
驅動能力說明貼片晶振單元所需電功率，其計算公式如下：
驅動能力=i2.Re
其中i表示晶體單元的電流，Re表示晶體單元的有效電阻，
而且 Re=R1(1-Co/CL)2.
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加SMD晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
3. 負載電容
如果振蕩電路中負載電容的不同，可能導致NDK貼片晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
