大河晶振,FCX-04C晶振,3225晶振,石英晶體諧振器
參數:頻率范圍8.000MHZ-60.000MHZ
激勵電平: 20μW (Max.200μW )
負載電容:5PF~7PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 +/-10ppm,+/-20ppm,+/-30ppm,+/-50ppm
捆包單位：3000pcs/捆

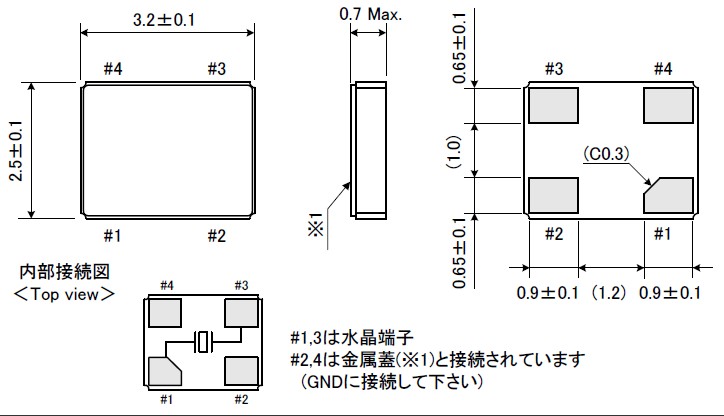

尺寸：薄型小體積3.2*2.5*0.7mm
應用：無線數碼，耳掛式藍牙，無線充電家具，防水藍牙音箱，吸塵蒸汽二合一清潔機等產品。

       1949年生產電阻以來，公司一貫重視開發具有獨特性能的進口晶振元器件，經過60多年的發展，RIVER ELETEC現已成為一個以研發和生產晶振為核心業務的日本上市公司，公司產品以不斷追求“小型化、高性能、高品質 ”為目標，服務于手機，IT，數碼，汽車等多個領域，擁有穩定的國內外客戶群體.
       西安大河晶振科技有限公司公司由資深日籍華人創辦，秉承“引進世界先進技術，推動祖國現代進程”的理念，把日本電子行業最優秀的River晶振帶到中國。產品主要面向中國高速發展的通訊制造業、IT業。致力于為中國市場提供世界上最先進的電子元器件產品和完善的IC解決方案。

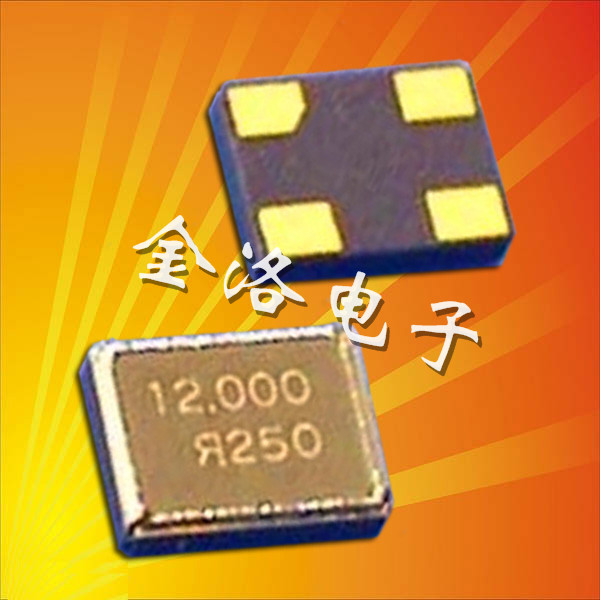

       大河晶振,FCX-04C晶振,3225晶振,石英晶體諧振器，3225mm封裝的四腳貼片石英晶振，選用金屬殼表面能很好的防止晶振的損壞，精度最高可以達到+/-50ppm，高精度的FCX-04C晶振可以在嚴酷的環境條件下依然保持起振性能，能接受高溫的挑戰，保持良好的穩定性，所以即使是要求較高的GPS定位系統和無線通訊設備都可以用得到這款晶振。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
   超過 150µs，直到電壓級別從 0 %達到 90 % 。
  電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

FCX-04C ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： FCX-04C

（2） 抗低,電容負載 型號： FCX-04C

（3） TTL 負載 型號： FCX-04C

（4） LV-PECL 負載 型號： FCX-04C

（5）LV-PECL 負載 型號： FCX-04C

（6） LV-PECL 負載 型號： FCX-04C

（7） LVDS 負載 型號： FCX-04C

（8） HCSL 負載 型號： FCX-04C
