- 規格型號：38044290
- 頻率：3.579MHz~30MHz
- 尺寸：11.8x5.5mm
- 產品描述：ECS無源晶振CSM-12,ECS-147.4-18-18-TR無鉛環保晶振,ECS-200-20-18-TR,貼片諧振器，ECS伊西斯晶振，美國進口晶振，CSM-12是一款小體積晶振，外形尺寸11.8x5.5mm晶振，陶瓷封裝四腳貼片晶振，ECS-200-18-18-TR無源晶振...
ECS無源晶振CSM-12,ECS-147.4-18-18-TR無鉛環保晶振
.jpg)
ECS無源晶振CSM-12,ECS-147.4-18-18-TR無鉛環保晶振,ECS-200-20-18-TR,貼片諧振器，ECS伊西斯晶振，美國進口晶振，CSM-12是一款小體積晶振，外形尺寸11.8x5.5mm晶振，陶瓷封裝四腳貼片晶振，ECS-200-18-18-TR無源晶振，ECS-80-18-18-TR石英晶振，ECS-110.5-20-18-TR無鉛環保晶振，小體積，輕薄型，耐熱及耐環境特點，CSM-12石英晶振是一個低輪廓的SMD晶體，這個成本效益的包裝提供2.5毫米的高度。通過無鉛認證，適用于LoRa廣域網，無線網絡晶振，藍牙模塊晶振，汽車電子晶振，數碼電子晶振，安防設備，數碼電子，物聯網等應用。

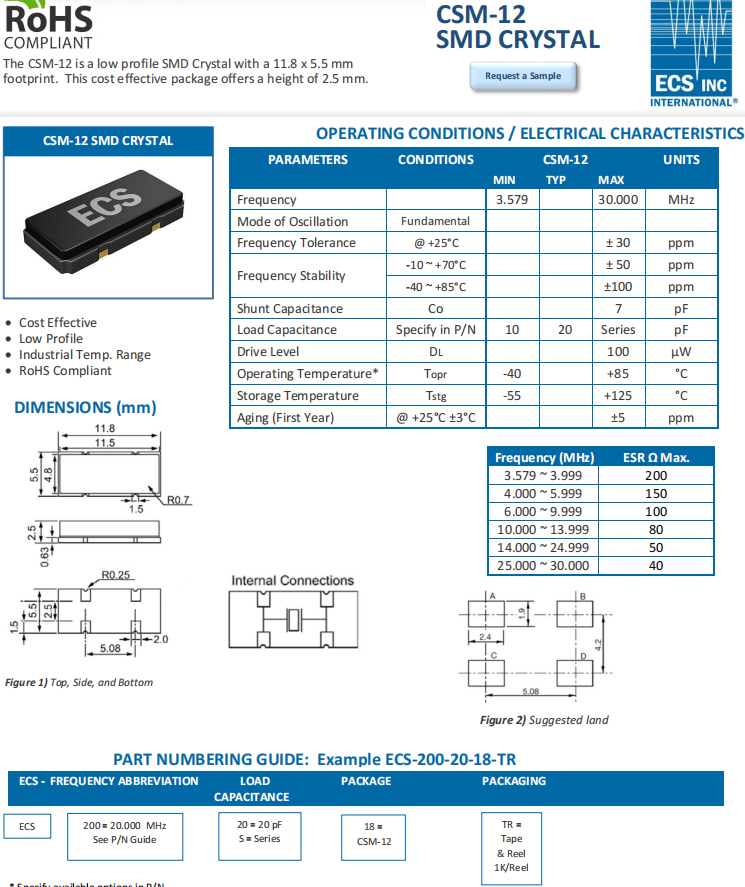

ECS無源晶振CSM-12,ECS-147.4-18-18-TR無鉛環保晶振,ECS-200-20-18-TR,貼片諧振器,參數圖
|
晶振規格 |
單位 |
CSM-12頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
3.579~30.0MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們.http://www.dkfv.cn |
|
負載電容 |
CL |
7pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
.jpg)

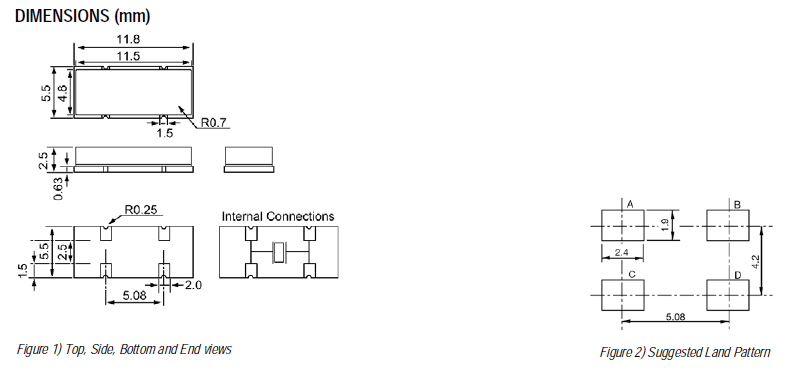

ECS無源晶振CSM-12,ECS-147.4-18-18-TR無鉛環保晶振,ECS-200-20-18-TR,貼片諧振器,尺寸圖
.jpg)

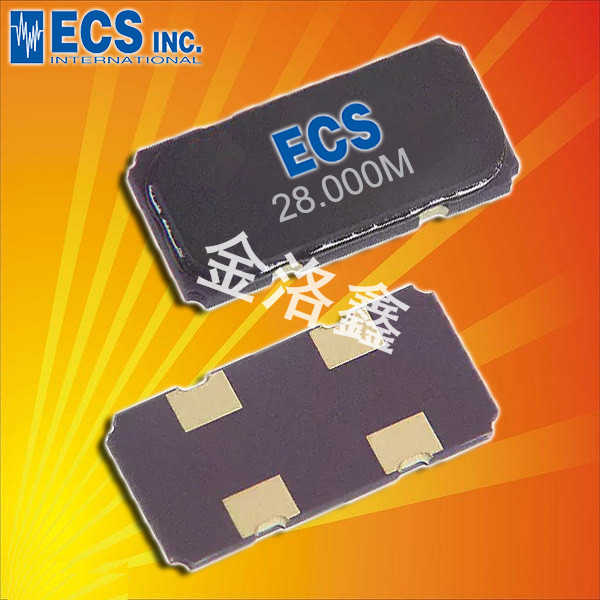

ECS無源晶振CSM-12,ECS-147.4-18-18-TR無鉛環保晶振,ECS-200-20-18-TR,貼片諧振器
在使用晶振時應注意以下事項:
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
3：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
4：鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.ECS無源晶振CSM-12,ECS-147.4-18-18-TR無鉛環保晶振,ECS-200-20-18-TR,貼片諧振器
5：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作
| 原廠編碼 | 廠家 | 型號 | 頻率 | 工作溫度 |
| ECS-40-S-18-TR | ECS Crystal | CSM-12 | 4MHz | -40°C ~ 85°C |
| ECS-36-S-18-TR | ECS Crystal | CSM-12 | 3.6864MHz | -40°C ~ 85°C |
| ECS-200-S-18-TR | ECS Crystal | CSM-12 | 20MHz | -40°C ~ 85°C |
| ECS-200-18-18-TR | ECS晶振 | CSM-12 | 20MHz | -40°C ~ 85°C |
| ECS-36-20-18-TR | ECS Crystal | CSM-12 | 3.6864MHz | -40°C ~ 85°C |
| ECS-80-20-18-TR | ECS Crystal | CSM-12 | 8MHz | -40°C ~ 85°C |
| ECS-100-18-18-TR | ECS Crystal | CSM-12 | 10MHz | -40°C ~ 85°C |
| ECS-40-20-18-TR | ECS Crystal | CSM-12 | 4MHz | -40°C ~ 85°C |
| ECS-147.4-18-18-TR | ECS Crystal | CSM-12 | 14.7456MHz | -40°C ~ 85°C |
| ECS-40-18-18-TR | ECS Crystal | CSM-12 | 4MHz | -40°C ~ 85°C |
| ECS-80-18-18-TR | ECS Crystal | CSM-12 | 8MHz | -40°C ~ 85°C |
| ECS-200-20-18-TR | ECS Crystal | CSM-12 | 20MHz | -40°C ~ 85°C |
| ECS-36-18-18-TR | ECS Crystal | CSM-12 | 3.6864MHz | -40°C ~ 85°C |
| ECS-110.5-18-18-TR | ECS Crystal | CSM-12 | 11.0592MHz | -40°C ~ 85°C |
| ECS-160-18-18-TR | ECS Crystal | CSM-12 | 16MHz | -40°C ~ 85°C |
| ECS-60-18-18-TR | ECS Crystal | CSM-12 | 6MHz | -40°C ~ 85°C |
| ECS-35-17-18-TR | ECS Crystal | CSM-12 | 3.579545MHz | -40°C ~ 85°C |
| ECS-73-S-18-TR | ECS Crystal | CSM-12 | 7.3728MHz | -40°C ~ 85°C |
| ECS-50-18-18-TR | ECS Crystal | CSM-12 | 5MHz | -40°C ~ 85°C |
| ECS-240-16-18-TR | ECS Crystal | CSM-12 | 24MHz | -40°C ~ 85°C |
| ECS-160-S-18-TR | ECS Crystal | CSM-12 | 16MHz | -40°C ~ 85°C |
| ECS-49-20-18-TR | ECS Crystal | CSM-12 | 4.9152MHz | -40°C ~ 85°C |
| ECS-120-S-18-TR | ECS Crystal | CSM-12 | 12MHz | -40°C ~ 85°C |
| ECS-100-S-18-TR | ECS Crystal | CSM-12 | 10MHz | -40°C ~ 85°C |
| ECS-110.5-20-18-TR | ECS Crystal | CSM-12 | 11.0592MHz | -40°C ~ 85°C |
| ECS-120-18-18-TR | ECS Crystal | CSM-12 | 12MHz | -40°C ~ 85°C |
| ECS-240-20-18-TR | ECS Crystal | CSM-12 | 24MHz | -40°C ~ 85°C |
| ECS-143-S-18-TR | 諧振器 | CSM-12 | 14.31818MHz | -40°C ~ 85°C |
| ECS-61-32-18-TR | ECS Crystal | CSM-12 | 6.144MHz | -40°C ~ 85°C |
| ECS-80-S-18-TR | ECS Crystal | CSM-12 | 8MHz | -40°C ~ 85°C |
| ECS-49-18-18-TR | ECS Crystal | CSM-12 | 4.9152MHz | -40°C ~ 85°C |
| ECS-41-18-18-TR | ECS Crystal | CSM-12 | 4.096MHz | -40°C ~ 85°C |
| ECS-112.896-18-18-TR | ECS Crystal | CSM-12 | 11.2896MHz | -40°C ~ 85°C |
| ECS-73-18-18-TR | ECS Crystal | CSM-12 | 7.3728MHz | -40°C ~ 85°C |
| ECS-245.7-18-18-TR | ECS Crystal | CSM-12 | 24.576MHz | -40°C ~ 85°C |
| ECS-49-S-18-TR | ECS Crystal | CSM-12 | 4.9152MHz | -40°C ~ 85°C |
| ECS-184-S-18-TR | ECS Crystal | CSM-12 | 18.432MHz | -40°C ~ 85°C |
| ECS-98.3-20-18-TR | ECS Crystal | CSM-12 | 9.8304MHz | -40°C ~ 85°C |
| ECS-110.5-S-18-TR | ECS Crystal | CSM-12 | 11.0592MHz | -40°C ~ 85°C |
| ECS-250-18-18-TR | ECS Crystal | CSM-12 | 25MHz | -40°C ~ 85°C |
| ECS-35-18-18-TR | ECS Crystal | CSM-12 | 3.579545MHz | -40°C ~ 85°C |
