- 規格型號：1048966
- 頻率：7.3728~48MHZ

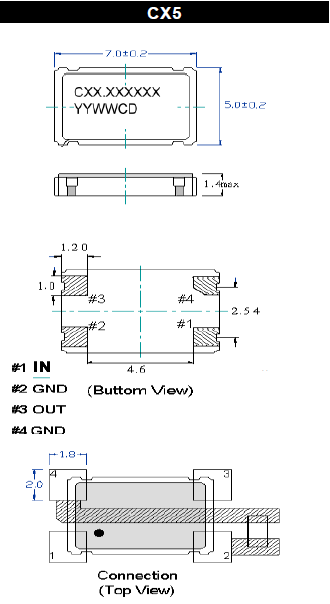

- 尺寸：7.0*5.0mm
- 產品描述：Taitien成立于1976年，是石英晶體諧振器的原始制造商之一。在二十世紀九十年代初，Taitien成為VCXO主要供應商的主要電信公司。在接下來的幾年中，泰投投入大量資源用于研發，成為CMOS和LVPECL輸出的表面貼裝振蕩器的領...

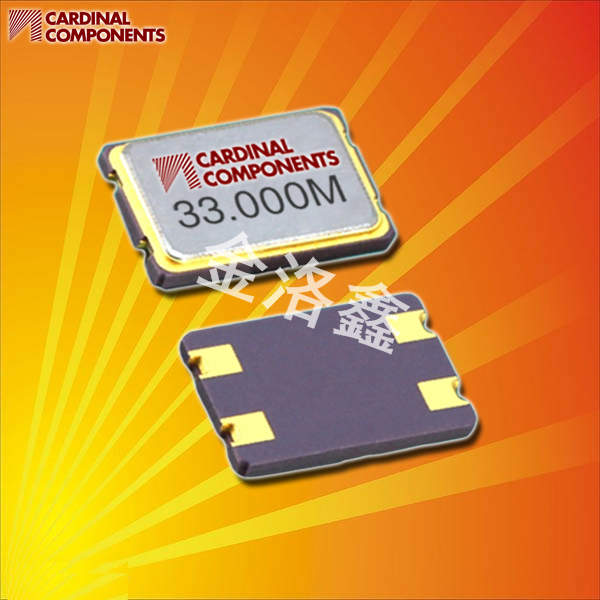

CX5無源晶體,Cardinal晶振,CX5Z-A2-B3-C460-12.0D16-3晶振
.jpg)
CX5無源晶體,Cardinal晶振,CX5Z-A2-B3-C460-12.0D16-3晶振，Taitien成立于1976年，是石英晶體諧振器的原始制造商之一。在二十世紀九十年代初，Taitien成為VCXO主要供應商的主要電信公司。在接下來的幾年中，泰投投入大量資源用于研發，成為CMOS和LVPECL輸出的表面貼裝振蕩器的領先生產商之一。泰泰被認為是頻控產品的頂級制造商，為其全球客戶提供領先的解決方案。
CX5無源晶體,Cardinal晶振,CX5Z-A2-B3-C460-12.0D16-3晶振，此次收購的聯合產品將大大增強我們的可編程振蕩器功能，并使我們能夠提供更廣泛的石英晶振產品。我們將繼續提供Cardinal Components產品系列。業務將像往常一樣繼續使用相同的通信渠道。然而，最終的計劃，后勤和會計活動將重新部署在美國弗吉尼亞州夏洛特維爾的泰坦美國子公司Isotemp。
貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
CX5無源晶體,Cardinal晶振,CX5Z-A2-B3-C460-12.0D16-3晶振，石英晶振的切型。采用高速線切割技術：1.優化及嚴格規范線切割機各項設備參數；2.通過試驗精選所使用的各類線切割料，如：磨料、線切割線、槽輪等；3.確認最優的貼片石英晶振切割工藝參數。通過以上方法使切割出的貼片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生產效率。

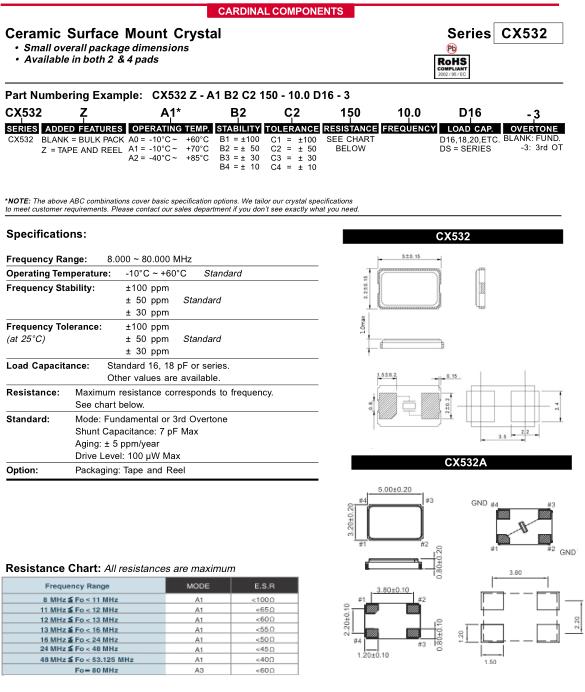

| Frequency Range: |
7.3728MHZ~48.000MHZ |
| Operating Temperature: |
0°C ~ +70°C Standard -40°C ~ +85°C |
| Frequency Stability: |
± 50 ppm Standard Stabilities from ± 5 ppm available. |
|
Frequency Tolerance: (at 25°C) |
± 50 ppm Standard Tolerances from ± 10 ppm available. |
| Load Capacitance: |
Parallel or series. Please specify your required load. |
| Resistance: |
Maximum resistance corresponds to frequency. See chart below. |
| Standard: |
Shunt Capacitance: 7 pF Max Aging: ± 3 ppm first year Drive Level: 50 µW Max Packaging: Tape and Reel (1K per Reel) |
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于石英晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。CX5無源晶體,Cardinal晶振,CX5Z-A2-B3-C460-12.0D16-3晶振.
撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
SMD晶振產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得貼片晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使 用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管無源晶振在高溫多濕的場所可能會導致端子軟焊性的老化。
請在沒有直射陽光，不發生結露的場所保管。
1、振蕩電路
貼片型石英晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。

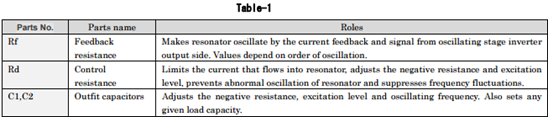

組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
晶體諧振腔的形式模式，但泛音振蕩或基波。
振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
在陶瓷面晶振的案例（kHz頻段），需要連接一個電阻10米。
限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
音叉式諧振器（kHz頻段）的參考值在100 KΩ幾KΩ范圍。
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
